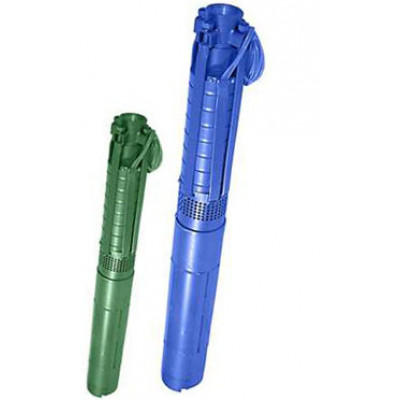

Насос ЭЦВ 6-4-160

Name: Насос ЭЦВ 6-4-160
Brand: Херсоннасосмаш
SKU: 1009612
Availability: OutOfStock

Модель: 1009612

Краткое описание

Назначение скваженного насоса ЭЦВ 6-4-160 Насос ЭЦВ 6-4-160 – погружной, центробежный, многосекционный с вертикальным расположением вала предназначен для подъема воды из артезианских скважин с целью осуществле...

Характеристики

Бренд - Херсоннасосмаш

Потребляемая мощность - 4 Вт

Страна-производитель - Украина

Оплата

Онлайн оплата

Оплата при получении

Безналичный платеж с НДС

Доставка

Самовывоз

Киев, ул. Куреневская 18

Новая почта

Нет в наличии

0.00грн.

Описание Насос ЭЦВ 6-4-160

Назначение скваженного насоса ЭЦВ 6-4-160

Насос ЭЦВ 6-4-160 – погружной, центробежный, многосекционный с вертикальным расположением вала предназначен для подъема воды из артезианских скважин с целью осуществления водоснабжения, орошения и других подобных работ.
Насосный агрегат ЭЦВ состоит из скважинного насоса и погружного электродвигателя и предназначен для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6.5 до 9.5, температурой до +25°С, массовой долей твердых механических примесей – не более 0,01%, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.

Применение скваженного насоса ЭЦВ 6-4-160

для обеспечения водоснабжения в структурах водоканалов и ЖКХ
для водоснабжения частных хозяйств использующих воду артезианских скважин
в системах орошения сельскохозяйственных угодий, где отсутствуют наземные источники воды
на промышленных предприятиях для обеспечения питьевой и технической водой
на объектах теплоэнергетики для обеспечения питьевой и технической водой из артезианских скважин
для аварийной откачки воды и сходных с водой по вязкости жидкостей из затопленных шахт

Конструкция скваженного насоса ЭЦВ 6-4-160

Агрегат состоит из асинхронного электродвигателя и многосекционной центробежной насосной части, соединенных между собой жесткой муфтой. Ротор насоса ЭЦВ 6-4-160 и ротор электродвигателя вращаются в резинометаллических подшипниках. В днище электродвигателя расположен упорный подшипник, воспринимающий осевую нагрузку. На входе в насосную часть установлена защитная сетка-фильтр, предохраняющая насос от попадания крупных механических частиц. Электродвигатель водонаполненный с короткозамкнутым ротором, с синхронной частотой вращения 3000 об/мин. «Беличья клетка» ротора выполнена из меди. Обмотка статора выполнена водостойким проводом. Охлаждение электродвигателя осуществляется перекачиваемой водой.

Подшипники насоса ЭЦВ 6-4-160 смазываются откачиваемой водой. Насос ЭЦВ 6-4-160 никогда не должен работать "всухую" - даже непродолжительное включение насоса без воды может привести к повреждению подшипников электродвигателя.

Насос ЭЦВ 6-4-160 оснащается обратным клапаном тарельчатого или шарикового типа. Этот клапан, удерживая столб воды в трубопроводе при остановке насоса, облегчает повторный запуск насосного агрегата и предохраняет колеса насоса и двигатель от обратного вращения.

Особенности и преимущества скваженного насоса ЭЦВ 6-4-160

Состоят из асинхронного электродвигателя серии ПЭДВ с улучшенным охлаждением и многосекционной центробежной насосной части, соединенных между собой жесткой муфтой.
Ротор насоса и ротор электродвигателя вращаются в резинометаллических подшипниках, позволяющих перекачивать воду с небольшим содержанием механических примесей (до 0,01% по массе).

Монтаж скваженного насоса ЭЦВ 6-4-160


	L1 - Подпор, не менее 1 м; L2 - Динамический уровень воды, м; L3 - Статический уровень воды, м; L4 - Понижение уровня воды. Разность между динамическим и статическим уровнями воды, м; L5 - Глубина погружения, м.	1 – Устройство защиты или станция управления и защиты 2 – Манометр 3 – Обратный клапан 4 – Задвижка 5 – Фильтр

Правила эксплуатации скваженного насоса ЭЦВ 6-4-160

ЗАПРЕЩАЕТСЯ запуск насоного агрегата вне скважины («всухую») - даже кратковременное включение насоса в работу без воды приводит к повреждению подшипников обмотки двигателя, и как следствие, к поломке насоса.
Параметры насосного агрегата (подъем и напор) должны соответствовать параметрам скважины (дебет и динамический уровень).
Перед монтажем запрещается замена оголовка электронасоса
Перед запуском насосного агрегата необходимо проверить на изоляцию токопроводящий кабель (не менее 1 мОм)
Потребитель обязан иметь акт на скважину в течение календарного года эксплуатации насоса.
При монтаже насосного агрегата запрещается приваривать к его корпусу другие детали.
При эксплуатации насоса необходимо предусмотреть щит управления, реле обрыва фаз, защитную сетку и датчик сухого хода. Все эти функции выполняет станция управления Каскад.
При эксплуатации насоса в гидросистемах под избыточным давлением в обязательном порядке нужно применять устройства: предохранительные, редукционные, обратные клапаны, водонапорные башни, предохраняющие насосный агрегат от гидравлического удара, и как следствие, от преждевременного выхода его из строя.
При хранении насоса оберегайте его от прямого воздействия солнечных лучей и минусовой температуры.
Потребитель, в течение гарантийного срока (12 месяцев со дня ввода в эксплуатацию насоса, но не более 18 месяцев со дня его отгрузки с предприятия-изготовителя), не имеет право вскрывать насосный агрегат и нарушать целостность гарантийных пломб.
При несоблюдении вышеперечисленных правил эксплуатации насоса ЭЦВ ответственность за выход из строя насосного агрегата в гарантийный период экмплуатации несет Потребитель (эксплуатирующая организация)
