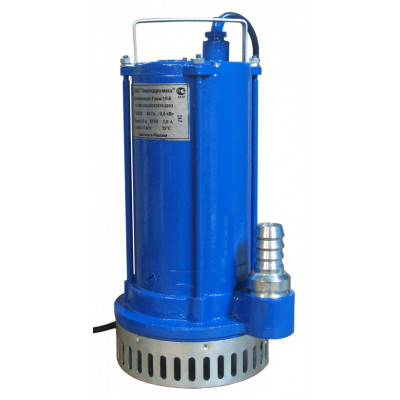

Насос ГНОМ 600-10

Электронасосы центробежные погружные типа Гном предназначены для откачивания загрязненных вод температурой до 35С, исполнение Тр – до 60С плотностью до 1100 кг/м3, при содержании твердых механических примесей до 10 % по массе с плотностью твердых частиц не более 2500 кг/м3 и максимальным размером до 5 мм.

Электронасосы выпускаются в однофазном исполнении на напряжение 220 В и в трехфазном исполнении на напряжение 380 В частотой 50 Гц.

Электронасос представляет собой переносной моноблок, состоящий из погружного асинхронного двигателя и центробежного одноступенчатого насоса.

В электронасосах Гном 10-10 Т, Гном 16-16 Т, Гном 25-20 Т, Гном 40-25 Т, Гном 53-10 Т и Гном 100-25 Т двигатели заполнены трансформаторным маслом. Двигатели остальных электронасосов имеют сухую обмотку.

Конструкции электронасосов имеют открытые и закрытые рабочие колеса.

Уплотнение рабочих колес по торцу и ступице обеспечивается регулируемой диафрагмой или армированным резиновым кольцом.

Нижний подшипник установлен в корпусе на клею. Герметизация двигателя осуществляется торцовым уплотнением, манжетой и разделительной масляной камерой.

Масло заливается через резьбовое отверстие в нижней части корпуса. Отверстие закрывается пробкой с резиновым кольцом. В крышке имеется технологическое отверстие, закрытое пробкой.
