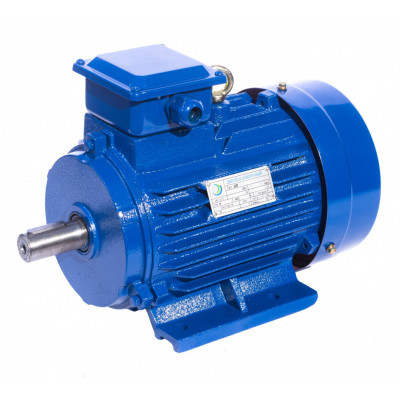

Электродвигатель АИР 100 L2 (АИР100L2) 5,5 кВт 3000 об/мин 1081

Описание Электродвигатель АИР 100 L2 (АИР100L2) 5,5 кВт 3000 об/мин 1081

Применение и назначение

Общепромышленный электродвигатель АИР 100 L2 - это асинхронный трёхфазный двигатель с короткозамкнутым ротором. Применяется во многих отраслях промышленности, в электроприводах различных устройств, механизмов и машин, которые не требуют регулирования частоты вращения (насосы, вентиляторы, компрессоры и т.п.)

Электродвигатель АИР 100 L2 в стандартном исполнении предназначен для режима работы S1, от сети переменного тока 50 Гц напряжением 220/380. Климатическое исполнение и категория размещения У3, степень защиты IP54 с типовыми техническими характеристиками, соответствующими требованиям стандартов.

В модифицированном исполнении электродвигатель, изготавливается на основе узлов основных (базовых) двигателей с необходимыми конструктивными отличиями по способу монтажа, степени защиты, климатическому исполнению и другими отличиями.

Двигатель АИР 100 L2 долговечен и надежен, отличается простотой в эксплуатации.

Асинхронный электродвигатель АИР 100 L2 используются для привода механизмов, которые не предъявляют особых требований к характеристикам пуска, скольжению, энергетическим показателям и т.д. Работа электродвигателя гарантирована, если они находятся на высоте над уровнем мора не более 1000 м. Температура окружающего воздуха должна составлять от -40С до +40С. Относительная влажность воздуха может доходить до 98% при температуре +25С, а запыленность должна составлять не более 10 мг/м3 для закрытых и не более 2 мг/м3 для защищенных двигателей.

Маркировка электродвигателя АИР 100 L2

АИР	100	L	2
1	2	3	4

1) АИР – общепромышленный электродвигатель с привязкой мощности по ГОСТ 51689-2000; 2) 100 мм - высота оси вращения электродвигателя над размещаемой поверхностью; 3) L - установочный размер или длина сердечника; А, В – вариант длины сердечника S, M, L – вариант длины сердечника и установочных размеров по длине станины (S - короткий, M - средний, L – длинный) 4) 2 - число полюсов электродвигателя.

Конструктивные элементы электродвигателя АИР 100 L2

1. Фланец 2. Малый Фланец 3. Передняя крышка 4. Корпус 5. Шпонка 6. Сальник 7. Болт 8. Шайба

9. Передняя крышка подшипника 10. Внешняя крышка подшипника 11. Подшипники 12. Статор 13. Внутренняя крышка подшипника 14. Шильдик 15. Ротор 16. Прокладка

17. Задняя крышка 18. Крыльчатка вентилятора 19. Защитная крышка вентилятора 20. Винт 21. Шайба 22. Стопорное кольцо 23. Крышка клеммной коробки 24. База клеммной коробки

25. Кабельный ввод 26. Контактная площадка 27. Плата с выводом 28. Клеммы 29. Болт 30. Гайка 31. Задняя крышка подшипника

Специальное исполнения под заказ купить АИР100L2

• АИРС100L2 - повышенного скольжения;
• АИРЕ100L2 Е - со встроенным электромагнитным тормозом;
• АИР100L2 Т2 - тропического исполнения;
• АИР100L2 ОМ2 - морского исполнения;
• АИР100L2 Х2 - химстойкое исполнение.

Электромотор АИР 100 L2 является аналогом таких заводов производителей (конструктивные исполнение выполнено по ГОСТ 2479-79):
Производители электромотора АИР 100 L2

• АД100L2 - производитель ОАО «ВЭМЗ» г. Владимир, Россия. Серии АД.
• 5А100L2 - производитель ОАО «ВЭМЗ» г. Владимир, Россия. Серии 5А.
• 5АИ100L2 - производитель ООО «ЭЛКОМ», г. Санкт-Петербург, Россия. Серия 5АИ.
• 4АМУ100L2 - производитель ООО «НКЭМЗ», г. Новая Каховка, Украина. Серия 4АМУ.
• АИР100L2 - производитель ОАО «HELZ», г. Харьков, Украина. Серия АИР.
• АИР100L2 - производитель РУП «Могилёвский завод «Электродвигатель», г. Могилёв, Беларусь. Серия АИР.
• АИР100L2 - производитель РУП «Полесьеэлектромаш», г. Лунинец, Беларусь. Серия АИР.
• АИРМ100L2 - производитель ОАО «Электромотор», г. Полтава, Украина. Серия АИРМ.
• А100L2 - производитель ОАО «ELDIN», г. Ярославль, Россия. Серия А.
• Y3-100L2 (Y2-100L2) - производитель FUJIAN FUFA ELECTRICAL CO, LTD, Китай. Серия Y (Y2, Y3).
