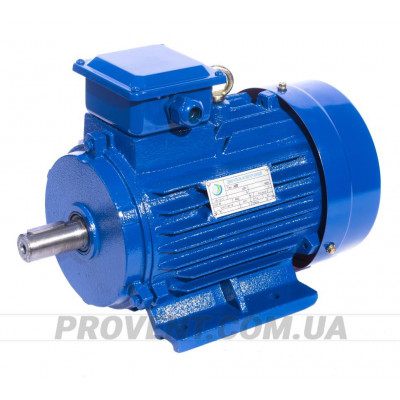

Электродвигатель АИР 56 В2 (АИР56В2) 0,25 кВт 3000 об/мин

Описание Электродвигатель АИР 56 В2 (АИР56В2) 0,25 кВт 3000 об/мин

Применение и назначение

Общепромышленный электродвигатель АИР 56 В2 - это асинхронный трёхфазный двигатель с короткозамкнутым ротором. Применяется во многих отраслях промышленности, в электроприводах различных устройств, механизмов и машин, которые не требуют регулирования частоты вращения (насосы, вентиляторы, компрессоры и т.п.)

Электродвигатель АИР 56 В2 в стандартном исполнении предназначен для режима работы S1, от сети переменного тока 50 Гц напряжением 220/380. Климатическое исполнение и категория размещения У3, степень защиты IP54 с типовыми техническими характеристиками, соответствующими требованиям стандартов.

В модифицированном исполнении электродвигатель, изготавливается на основе узлов основных (базовых) двигателей с необходимыми конструктивными отличиями по способу монтажа, степени защиты, климатическому исполнению и другими отличиями.

Двигатель АИР 56 В2 долговечен и надежен, отличается простотой в эксплуатации.

Асинхронный электродвигатель АИР 56 В2 используются для привода механизмов, которые не предъявляют особых требований к характеристикам пуска, скольжению, энергетическим показателям и т.д. Работа электродвигателя гарантирована, если они находятся на высоте над уровнем мора не более 1000 м. Температура окружающего воздуха должна составлять от -40С до +40С. Относительная влажность воздуха может доходить до 98% при температуре +25С, а запыленность должна составлять не более 10 мг/м3 для закрытых и не более 2 мг/м3 для защищенных двигателей.

Маркировка электродвигателя АИР 56 В2

АИР	56	B	2
1	2	3	4

1) АИР – общепромышленный электродвигатель с привязкой мощности по ГОСТ 51689-2000; 2) 56 мм - высота оси вращения электродвигателя над размещаемой поверхностью; 3) B - установочный размер или длина сердечника; А, В – вариант длины сердечника S, M, L – вариант длины сердечника и установочных размеров по длине станины (S - короткий, M - средний, L – длинный) 4) 2 - число полюсов электродвигателя.

Монтажное исполнение АИР 56 В2

Электродвигатель АИР 56 В2 может исполняться в 3-х самых распространенных монтажных исполнениях: IM 1081, IM 2081, IM 3081. В зависимости от монтажного исполнения, стоимость электродвигателя АИР 56 В2 изменяется (уточняйте у менеджера).

на лапах: IM 1081 (IM 1082)
с фланцем: IM 3081 (IM 3082) - большой фланец IM 3181 (IM 3182) - малый фланец
комбинированный: IM 2081 (IM 2082) - большой фланец IM 2181 (IM 2182) - малый фланец

Габаритные, установочные и присоединительные размеры

Рис. 1 - исполнение IM1081 (1082)

Рис. 2 - исполнение IM2081 (2082)

Тип

Кол. полюсов

Габаритные размеры, мм

Установочные и присоединительные размеры, мм

l30

h31

d30

d24

b10

b11

l10

l11

l31

d1

l1

b1

h5

h1

h

d10

d20

d25

l39

l20

d22

n

L

HD

AC

P

A

AB

B

BB

C

D

E

F

GA

GD

H

K

M

N

R

T

S

n

АИР 56

2,4

216

165

120

140

90

113

71

90

36

11

23

4

12,5

4

56

5,8

115

95

0

3

10

4

Примечание: Габаритные размеры l30, l33, h31 и установочно-присоединительные размеры l11, l21, b11, h10 у разных производителей могут различаться. Более точно вышеуказанные размеры у каждого производителя можно найти в соответствующем каталоге продукции.

Конструктивные элементы электродвигателя АИР 56 В2

1. Фланец 2. Малый Фланец 3. Передняя крышка 4. Корпус 5. Шпонка 6. Сальник 7. Болт 8. Шайба

9. Передняя крышка подшипника 10. Внешняя крышка подшипника 11. Подшипники 12. Статор 13. Внутренняя крышка подшипника 14. Шильдик 15. Ротор 16. Прокладка

17. Задняя крышка 18. Крыльчатка вентилятора 19. Защитная крышка вентилятора 20. Винт 21. Шайба 22. Стопорное кольцо 23. Крышка клеммной коробки 24. База клеммной коробки

25. Кабельный ввод 26. Контактная площадка 27. Плата с выводом 28. Клеммы 29. Болт 30. Гайка 31. Задняя крышка подшипника

Схема подключения электродвигателя АИР 56 В2

Номинальные данные приводятся в соответствии с ГОСТ 28173-89.

Электродвигатели на напряжение 220/380 В, следует подключать по схеме соединения обмоток:

• «звезда» - при подключении на линейное напряжение 380 В;
• «треугольник» - при подключении на линейное напряжение 220 В.

Аналогично, электродвигатели на напряжение 380/660 В, следует подключать по схеме соединения обмоток:

• «звезда» - при подключении на линейное напряжение 660 В;
• «треугольник» - при подключении на линейное напряжение 380 В.

У электродвигателей, рассчитанных на напряжение 380В, обмотки по умолчанию соединены в «звезду» на линейное напряжение 380В. Другое подключение обмоток приведет к выходу двигателя из строя и отказа завода-изготовителя от гарантийных обязательств по причине наличия «вины потребителя».

Электродвигатели, как правило, допускают правое и левое направление вращения. Изменение направления вращения осуществляется только из состояния покоя.

Рис 2. Схема соединения для односкоростных электродвигателей с соединением в звезду (Y), в треугольник (?) или переключаемых: звезда – треугольник (Y/?)

Рис 3. Схема соединения для односкоростных электродвигателей с последовательным или параллельным соединением параллельных ветвей фаз звезда (Y) – двойная звезда (Y/YY)

Специальное исполнения под заказ купить АИР56В2

• АИРС56В2 - повышенного скольжения;
• АИР56В2 Е - со встроенным электромагнитным тормозом;
• АИР56В2 Т2 - тропическое исполнение;
• АИР56В2 ОМ2 - морское исполнение;
• АИР56В2 Х2 - химстойкое исполнение.

Производители электромотора АИР 56 В2

Электромотор АИР 56 B2 являясь флагманом электромашиностроения, с давних пор изготавливается на многих известных заводах производителях Украины и стран СНГ (конструктивные исполнение выполнено по ГОСТ 2479-79):

• АД56В2 - производитель ОАО «ВЭМЗ» г. Владимир, Россия. Серии АД.
• 5АМ56В2 (5А56В2) - производитель ОАО «ВЭМЗ» г. Владимир, Россия. Серии 5А.
• 5АИ56В2 - производитель ООО «ЭЛКОМ», г. Санкт-Петербург, Россия. Серия 5АИ.
• 4АМУ56В2 (4АМ56В2) - производитель ООО «НКЭМЗ», г. Новая Каховка, Украина. Серия 4АМУ.
• АИР56В2 - производитель ОАО «HELZ», г. Харьков, Украина. Серия АИР.
• АИР56В2 - производитель РУП «Могилёвский завод «Электродвигатель», г. Могилёв, Беларусь. Серия АИР.
• АИР56В2 - производитель РУП «Полесьеэлектромаш», г. Лунинец, Беларусь. Серия АИР.
• АИРМ56В2 - производитель ОАО «Электромотор», г. Полтава, Украина. Серия АИРМ.
• А56В2 - производитель ОАО «ELDIN», г. Ярославль, Россия. Серия А.
• Y3-56B2 (Y2-56B2) - производитель FUJIAN FUFA ELECTRICAL CO, LTD, Китай. Серия Y (Y2, Y3).
