Фреоновий охолоджувач ВЕНТС ОКФ 400x200-3

Опис Фреоновий охолоджувач ВЕНТС ОКФ 400x200-3

Канальний охолоджувач повітря ВЕНТС ОКФ 400x200-3 з прямим випарним охолодженням призначений для охолодження припливного повітря в системах вентиляції прямокутного перерізу. Також можуть використовуватися як охолоджувач у припливних або припливно-витяжних установках.

Конструкція

Корпус охолоджувача виконаний з оцинкованої сталі, трубні колектори виготовлені з мідних труб, поверхня теплообміну – з алюмінієвих пластин. Охолоджувачі випускаються в 3-х рядному виконанні та призначені для експлуатації з холодоагентами R123, R134а, R152а, R404а, R407с, R410а, R507, R12, R22. Охолоджувач обладнаний краплею уловлювачем і дренажним піддоном для збору та відведення конденсату. Базове виконання сторони обслуговування в охолоджувачах – правостороннє у напрямку потоку повітря. В охолоджувачі серії ОКФ можна змінити бік обслуговування, розгорнувши теплообмінник на 180°.

Монтаж

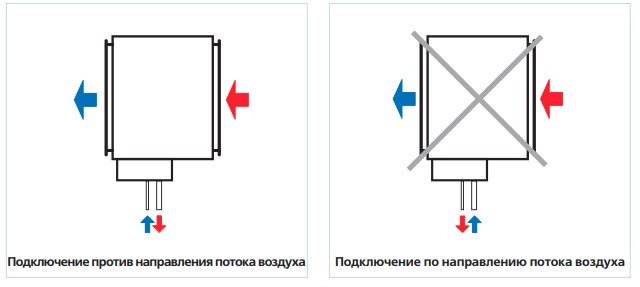

Монтаж охолоджувача здійснюється за допомогою фланцевого з'єднання. Охолоджувачі прямого випаровування можуть встановлюватися лише у горизонтальному положенні, що дозволяє зробити відведення конденсату. Охолоджувач рекомендується встановлюватися так, щоб повітряний потік був рівномірно розподілений по всьому перерізу. Перед охолоджувачем має бути встановлений повітряний фільтр, що захищає від забруднення. Охолоджувач може встановлюватись перед вентилятором або за ним. Якщо охолоджувач знаходиться за вентилятором, рекомендується передбачити поміж ними повітропровід довжиною не менше 1-1,5 м для стабілізації повітряного потоку. Охолоджувач необхідно підключати за принципом протитечії для досягнення максимальної холодопродуктивності. Всі розрахункові номограми в каталозі є дійсними для такого підключення.

Краплі уловлювач з поліпропіленового профілю запобігає попаданню в канал крапель конденсату, що зриваються з трубок охолоджувача потоком повітря, що охолоджується. При виборі охолоджувача необхідно враховувати, що краплі уловлювач ефективно вловлює конденсат при швидкості повітря, що не перевищує 4 м/с. Для відведення конденсату потрібно використовувати сифон. Висота сифона залежить від загального тиску вентилятора. Висоту сифона можна розрахувати за наведеними нижче рисунками та таблицями.

Для правильної та безпечної роботи охолоджувачів рекомендується застосовувати систему автоматики, що забезпечує комплексне управління та автоматичне регулювання холодопродуктивності та температури охолодження повітря.
