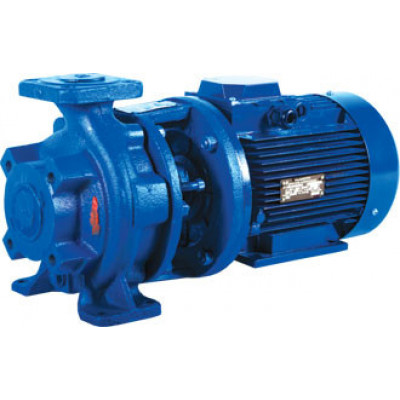

Насос 1КМ 80-65-160 (7,5 /3000)

Насос 1КМ 80-65-160 (7,5 / 3000) - центробежный, горизонтальный, консольный, моноблочный, одноступенчатый, с опорой на корпусе насоса.

Агрегат насосный типа «КМ» состоит из насоса и электродвигателя, смонтированных на удлиненном конце вала электродвигателя. Насос крепится к фланцу электродвигателя при помощи промежуточной детали – фонаря. Подвод перекачиваемой жидкости осуществляется горизонтально по оси насоса, отвод – вверх.

Электронасосы центробежные консольные моноблочные типа КМпризначені для перекачування в стаціонарних умовах технічної води (крім морської) зрН = 6 - 9, Що містить механічні домішки не більше0,1%за обсягом і розміром частинок не більше0,2 мм, А також інших рідин, схожих з водою по щільності і хімічної активності температурою від мінус10 до + 85 ° С.

Электронасос состоит из центробежного насоса и фланцевого электродвигателя с удлиненным концом вала. Направление вращения вала – по часовой стрелке, если смотреть со стороны электродвигателя. Стрелка, указывающая направление вращения, расположена на корпусе насоса.

Корпус насоса представляет собой чугунную отливку, в которой выполнены входной и выходной патрубки, спиральная камера и опорные лапы. Корпус насоса соединяется с фланцем электродвигателя с помощью фонаря.

Рабочее колесо представляет собой отливку из чугуна и закреплено на валу шпонкой и винтом или гайкой.

Уплотнение вала – одинарная мягкая сальниковая набивка. Для предотвращения износа вала под сальниковой набивкой на валу имеется защитная втулка.
