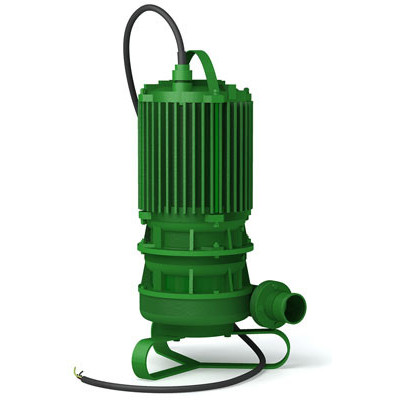

Насос ЦМФ 200-20

Електронасоси відцентрові моноблочні типуЦМФпризначені для перекачування міських і виробничих стічних мас, фекальних та інших неагресивних рідин. Основні характеристики рідини, що перекачується: температура -до 308К (35 ° С), Вміст механічних домішок -до 10%за обсягом (розміром до 12мм), зміст абразивних частинок -до 1%за обсягом (розміром до 8 мм), щільність -до 1250 кг / м3, РН - 8 ... 12.

Электронасос состоит из центробежной насосной части и герметичного электродвигателя с кабелем, объединенных моноблочно.

Колесо рабочее закрытого типа, 4-хканальне виготовлено з чавунуСЧ 20, установлено на вал по шпонке и закреплено обтекателем. Расположенные на несущем диске колеса радиальные лопатки служат для снижения осевой силы и препятствуют проникновению твердых механических примесей к уплотнению вала.

Корпус насоса выполнен из серого чугуна СЧ 20. Для забезпечення ремонтопридатності в місці контакту з обертовим колесом робочим встановлено по перехідній посадці кільце ущільнююче, виготовлене з сталі95Х18.

Сборка насосной части произведена с использованием минимального количества крепежа, что обеспечивает возможность легкого доступа к колесу рабочему при обслуживании.

Электродвигатель выполнен герметичным, и его охлаждение при работе происходит за счет теплоотдачи через корпус в окружающую среду.

ущільнення валу- подвійне торцеве (торцеві ущільнення фірми «John Crane») і виконано у вигляді касети ущільнення.
