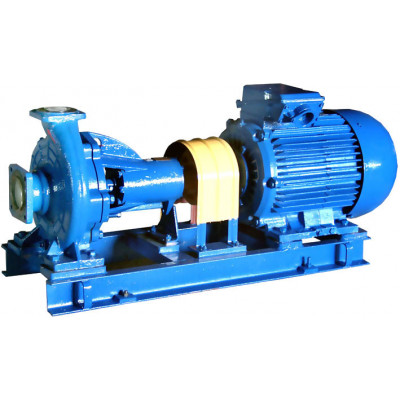

Насос СМ 80-50-200-2 (15/3000)

Відцентрові насоси типів СМі агрегати електронасосні на їх основі, призначені для перекачування міських і виробничих стічних мас і інших неагресивних рідин щільністюдо 1050 кг /м3з рН=6 - 8,5, з температуроюдо 353К (80 ° С)і з вмістом абразивних частинок розміромдо 5 мм.не більше1%по масі. Гранична концентрація перекачується маси2%. Граничний вміст газу в перекачується середовищі5%.

Насоси можуть застосовуватися і в інших виробництвах, якщо за своїми параметрами і виконання вони задовольняють умовам експлуатації і безпеки на цих виробництвах.

Насоси (агрегати)відносяться до виробів виду I (відновлювані) по ГОСТ 27.003-90 і випускаються в кліматичному виконанні УХЛ для категорії розміщення 3.1 і кліматичному виконанні Т категорії розміщення 2 по ГОСТ 15150-69.

Насоси та агрегати призначені для районів з сейсмічною активністю до 7 балів включно за шкалою MSK-64.

Насоси та агрегати виконані відповідно до загальних вимог безпеки по ГОСТР 52743-2007.

Насоси з ущільненням торця вала, укомплектовані вибухозахищеними двигунами, призначені для установки у вибухонебезпечних і пожежонебезпечних приміщеннях. Класи вибухонебезпечних зон 1,2 ГОСТ Р51330.9-99.

Насоси та агрегати розроблені з урахуванням поставки на експорт відповідно до вимог ОСТ26-06-2011-79.

Насоси типу СМ- відцентрові, горизонтальні, консольні, з сальниковим або торцевим ущільненням валу.

Корпус насоса представляє чавунну виливок, в якій виконані вхід в насос і вихідний патрубок, спірально-кільцевої відведення та опорні лапи. Вхід в насос розташований по осі обертання, вихідний патрубок спрямований вертикально вгору і розташований в одній площині з віссю обертання колеса. Конструкція вихідного патрубка передбачає як кругле так і квадратне виконання.

До корпусу насоса шпильками кріпиться кронштейн. Кронштейн з'єднаний з корпусом ущільнення болтами.

Гідравлічний затвор і охолодження сальникового ущільнення забезпечується за допомогою підведення чистої води в зону ущільнення, з тиском не менше, ніжна 0,1 - 0,15 МПа(1 - 1,5 кгс /см2) перевищує тиск на вході. Подача затвора рідини в зону торцевого ущільнення не потрібно.

Робоче колесо-відцентрове, одностороннього входу, закритого типу. Робоче колесо розвантажено від осьових сил радіальними лопатками на несучому диску колеса (імпеллером).

Ротор насоса приводиться в обертання електродвигуном через сполучну втулочно-пальцеве муфту. Допускається застосування інших типів муфт. Опорами ротора служать два радіально - наполегливих підшипника, встановлених в кронштейні.

Напрямок обертання ротора ліве (проти годинникової стрілки), якщо дивитися з боку всмоктувального патрубка.

У напірному патрубку є отвір для випуску повітря при заповненні насоса і використовується потім (при необхідності) для приєднання манометра.

Приєднувальні розміри фланців - по ГОСТ12815-80, тип I.
