Регулятор швидкості Вентс РС-5,0-ТА

Опис Регулятор швидкості Вентс РС-5,0-ТА

Сімісторний регулятор швидкості Вентс РС-5,0-ТА використовується для плавного регулювання продуктивності однофазних вентиляторів систем припливної або витяжної вентиляції. Регулятор сумісний з вентиляторами, номінальний споживаний струм яких не перевищує 5 А.

Також до одного пристрою можна підключати кілька вентиляторів, якщо загальний споживаний струм не перевищує максимальний струм регулятора.

Ця модель може змінювати потужність, що виходить, в діапазоні 30-100% пропорційно зовнішньому сигналу 0...10 В або 4-20 мА у вибраному діапазоні.

Конструкція

Корпус виготовлений із термопластику. На бічній панелі розміщена кнопка увімкнення, на передній лампа індикації роботи.

Як керувати

Увімкнення здійснюється за допомогою кнопки, у включеному стані загоряється лампа підсвічування. Зміна вихідної потужності в діапазоні 30-100% здійснюється за допомогою зовнішнього сигналу 0...10В або 4-20 мА у вибраному діапазоні під час налаштування регулятора. Значення мінімальної швидкості визначається за допомогою резистора на платі управління всередині регулятора. У регуляторі є додаткова клема (230 В) для підключення та керування зовнішнім обладнанням (наприклад, приводом повітряної заслінки).

Тип сигналу керування вибирається за допомогою перемикача SW2 у корпусі пристрою.

Захист

Для захисту від перевантаження використовується плавкий запобіжник. Регулятор має фільтр високочастотних перешкод.

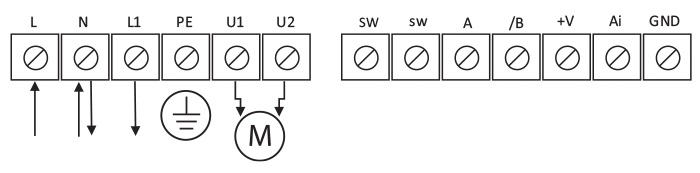

Схема підключення

Підключення та з'єднання

L - Напруга живлення (230 VAC/50-60 Гц)

N - Нейтраль

PE - Клема заземлення

L1 - Нерегульований вихід (230 В/макс. 2 A)

U1, U2 - Регульований вихід для підключення двигуна

SW - Дистанційний перемикач/вимикач таймера

A - Modbus RTU (RS485), сигнал А

/B - Modbus RTU (RS485), сигнал /B

+V - Вихід живлення +12 VDC/1 мА

Ai - Аналоговий вхід 0-10 В/0-20 мА (10-0 В/20-0 мА)/ Логічний вхід (функція таймера)

GND - Заземлення

Монтаж

Регулятор призначений для встановлення всередині закритих приміщень на площині стіни. При монтажі необхідно враховувати, що для охолодження приладу потрібна вільна рециркуляція повітря. Не встановлюйте пристрій над опалювальними приладами або в зоні поганої конвекції повітря.

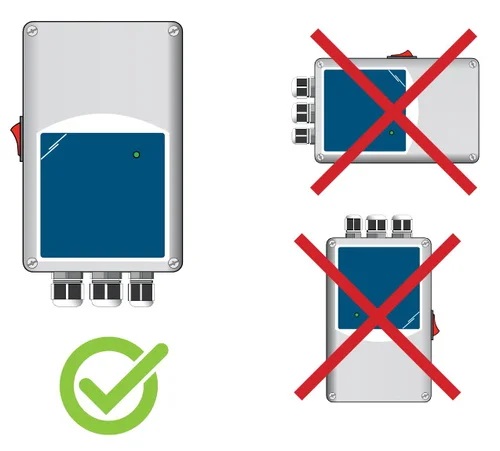

Регулятор встановлюється лише у вертикальній позиції, як зазначено на малюнку вище.
