Вентилятор шахтний нереверсивний осьової одноступінчатий ВО-32 /18ДН-750

Опис Вентилятор шахтний нереверсивний осьової одноступінчатий ВО-32 /18ДН-750

Ша високонапірний нереверсивний осьової одноступінчатий вентилятор ВО-32 /18ДН-750призначений для широкого індустріального застосування, в тому числі, для головного провітрювання шахт і копалень.

Конструкція вентилятора:

• Розміщення приводного електродвигуна на загальній рамі з вентилятором без проміжного вала, підвищує експлуатаційну надійність установки і спрощує монтаж;
• Регулювання вентилятора здійснюється зміною кута установки лопаток робочого колеса (при зупиненому вентиляторі) і закрилками направляючого апарату (під час руху), а також частотно-регульованим приводом;
• Конструкція вентилятора і лопаткових систем оптимізована методами кінцевих елементів, прочностного, модального аналізу з відбудовою від резонансних частот;
• Мастило підшипникових вузлів здійснюється через циркуляційну маслостан-цію. У підшипникових вузлах контролюється температура масла і рівень вібрації;
• Застосовані сучасні підшипникові вузли виробництва Швеція, Німеччина, Японія.

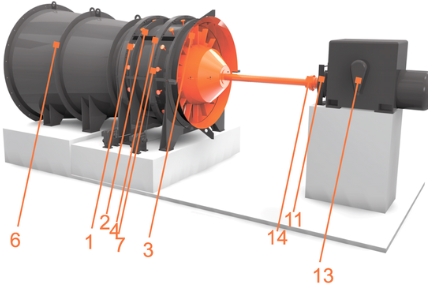

Вентилятор в базовій комплектації складається з:

корпусу 1 з нерухомим спрямляются апаратом 2, регульованим напрямним апаратом 3 (за бажанням замовника), роторної групи 4, що включає вал і робоче колесо з поворотними лопатками, вхідний коробки 5, яка може и займати різні технологічно необходи- I мие положення, дифузора 6, кока 7, підшипникових опор 8 і 9, сполучної муфти 10, гальма 11, рами 12 і електродвигуна 13. Підшипникові опори 8 і 9 ротора 4 розташовуються відповідно у втулці спрямляющего апарату корпусу 1 і на рамі 12, на якій також розташований елект-родвігатель 13 . Обертання робочого колеса здійснюється за допомогою електродвигуна 13 через муфту і трансмісійний вал 14.

Передбачені модифікації вентиляторів додатково оснащуються протівосривнимі пристроями, стаціонарними вхідними направ-рами апаратами (ВНА) або спеціальними ВНА з поворотними закрилками.

Варіанти виконання:

• Вентилятори комплектуються регульованими вхідними напрямними апаратами, призначеними для підвищення максимального тиску вентилятора на 15-20% без зниження ККД і для глибокого економічного регулювання. У режимі "реверс" вхідний направляючий апарат значно підвищує реверсивні якості вентиляторів;
• Варіант виконання з протівосривним пристроєм дозволяє забезпечити стабільну роботу вентилятора в умовах змінних характеристик мережі;
• Вентилятори можуть комплектуватися пристроями для зниження шуму, калориферами, приєднувальними патрубками будь-якої конструкції.
