Водяний охолоджувач ВЕНТС ОКВ 600x300-3

Опис Водяний охолоджувач ВЕНТС ОКВ 600x300-3

Канальний водяний охолоджувач повітря ВЕНТС ОКВ 600x300-3 призначений для охолодження припливного повітря в системах вентиляції прямокутного перерізу. Також може використовуватися як охолоджувач у припливних або припливно-витяжних установках як окремий елемент.

Конструкція

Корпус виконаний з оцинкованої листової сталі, трубні колектори виготовлені з мідних труб, поверхня теплообміну – з алюмінієвих пластин. Охолоджувачі випускаються в 3-х рядному виконанні і призначені для експлуатації при максимальному робочому тиску 1,5 МПа (15 бар). Охолоджувач обладнаний краплею уловлювачем і дренажним піддоном для збору та відведення конденсату. Базове виконання сторони обслуговування в охолоджувачах – правостороннє у напрямку потоку повітря. В охолоджувачі серії ОКВ можна поміняти бік обслуговування, розгорнувши теплообмінник на 180°.

Монтаж

• Монтаж охолоджувача здійснюється за допомогою фланцевого з'єднання. Водяні охолоджувачі можуть встановлюватися тільки в горизонтальному положенні, що дозволяє зробити його знеповітря та відведення конденсату.
• Охолоджувач рекомендується встановлювати так, щоб повітряний потік був рівномірно розподілений по всьому перерізу.
• Перед охолоджувачем повинен бути встановлений повітряний фільтр, що захищає від забруднення.
• Охолоджувач може встановлюватись перед вентилятором або за ним. Якщо охолоджувач знаходиться за вентилятором, рекомендується передбачити між ними повітропровід довжиною не менше 1-1,5 м для стабілізації повітряного потоку.
• Охолоджувач необхідно підключати за принципом протитечії для досягнення максимальної холодопродуктивності. Всі розрахункові номограми в каталозі є дійсними для такого підключення.
• Якщо холодоагентом є вода, охолоджувачі встановлюються лише всередині приміщень, у яких температура повітря не опускається нижче 0 °С. Для зовнішнього монтажу як холодоагент необхідно застосовувати незамерзаючу суміш (наприклад, розчин етиленгліколю).
• Краплі уловлювач з поліпропіленового профілю запобігає попаданню в канал крапель конденсату, що зриваються з трубок охолоджувача потоком повітря, що охолоджується. При виборі охолоджувача необхідно враховувати, що краплі уловлювач ефективно вловлює конденсат при швидкості повітря, що не перевищує 4 м/с.

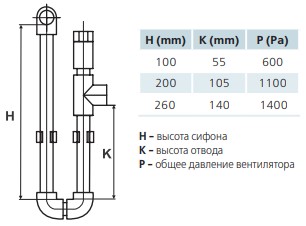

• Для відведення конденсату необхідно використовувати сифон. Висота сифона залежить від загального тиску вентилятора. Висоту сифона можна розрахувати за наведеним нижче малюнком та таблицею.

• Для правильної та безпечної роботи охолоджувачів рекомендується застосовувати систему автоматики, що забезпечує комплексне управління та автоматичне регулювання холодопродуктивності та температури охолодження повітря.
