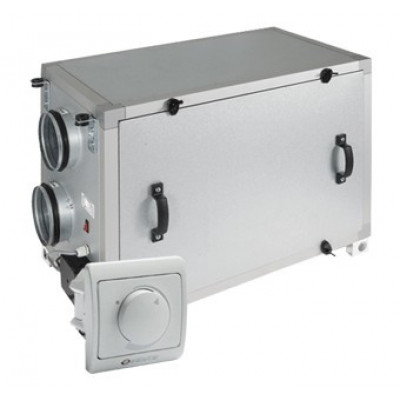

Приточно-вытяжная установка ВЕНТС ВУТ 300-1 Г ЕС

Описание Приточно-вытяжная установка ВЕНТС ВУТ 300-1 Г ЕС

Описание

Приточно-вытяжная установка ВУТ Г представляет собой полностью готовый вентиляционный агрегат, обеспечивающий фильтрацию, подачу свежего воздуха в помещения и удаление загрязненного. При этом тепло вытяжного воздуха передается приточному воздуху через пластинчатый рекуператор. Применяется в системах вентиляции и кондиционирования помещений различного назначения, требующих экономичного решения и управляемой системы вентиляции. Применение ЕС-моторов позволило уменьшить потребление электроэнергии в 1,5-3 раза и при этом обеспечить высокую производительность и низкий уровень шума. Все модели предназначены для соединения с круглыми воздуховодами номинальным диаметром 160 и 200 мм.

Корпус

Корпус изготовлен из алюминиевого профиля и сэндвич-панелей с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 20 мм.

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4 (на вытяжке) и F7 (на притоке).

Двигатель

Используются высокоэффективные электронно-коммутируемые (ЕС) моторы постоянного тока с внешним ротором, оборудованные рабочим колесом двустороннего всасывания с загнутыми вперед лопатками. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС-моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (до 90%).

Рекуператор

Рекуператор противотока выполнен из полистирольных пластин. Для эксплуатации установки без рекуперации предусмотрен «летний» вкладыш. Под блоком рекуператора расположен поддон для сбора и отвода конденсата. Приточно-вытяжная установка комплектуется встроенной системой защиты рекуператора от обмерзания в холодный период года. Суть ее состоит в том, что по датчику температуры происходит выключение приточного вентилятора и теплый вытяжной воздух прогревает рекуператор. Затем включается приточный вентилятор и вся установка работает в обычном режиме.

Управление

Осуществляется при помощи внешнего управляющего сигнала 0-10 В (например, при помощи регулятора Р1/010 для ЕС-моторов). Регулировка производительности осуществляется в зависимости от уровня температуры, давления, задымленности и других параметров системы. При изменении значения управляющего фактора ЕС-мотор изменяет скорость вращения и подаёт ровно столько воздуха, сколько необходимо для вентиляционной системы.

Опции к установкам

Габаритные размеры
