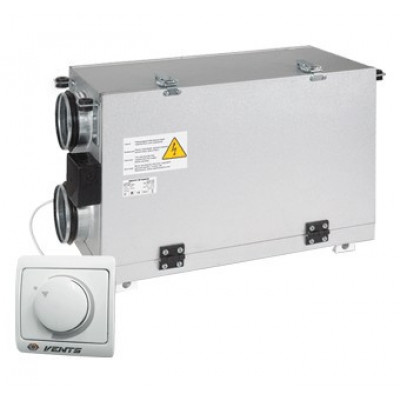

Приточно-вытяжная установка ВЕНТС ВУТ 300 Г мини

Описание Приточно-вытяжная установка ВЕНТС ВУТ 300 Г мини

Описание

Приточно-вытяжные установки ВУТ мини представляют собой полностью готовые вентиляционные агрегаты, обеспечивающие фильтрацию, подачу свежего воздуха в помещения и удаление загрязненного. При этом тепло вытяжного воздуха передается приточному воздуху через пластинчатый рекуператор. Все модели предназначены для соединения с круглыми воздуховодами номинальным диаметром 100, 125 мм.

Модификации

ВУТ Г мини – модели с горизонтальным направлением патрубков, вентиляторы с асинхронными моторами.

Корпус

Корпус изготовлен из алюмоцинковой стали, с внутренней тепло- и звукоизоляцией толщиной 20 мм из минеральной ваты.

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4.

Вентиляторы

Установка оснащена приточным и вытяжным центробежными вентиляторами с загнутыми назад лопатками и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатели и рабочие колеса динамически сбалансированы в двух плоскостях.

Рекуператор

Пластинчатый рекуператор выполнен из алюминиевых пластин. Для эксплуатации установки без рекуперации предусмотрен «летний» вкладыш. Под блоком рекуператора расположен поддон для сбора и отвода конденсата. Приточно-вытяжная установка комплектуется встроенной системой защиты рекуператора от обмерзания. В процессе работы рекуператора в холодный период года происходит передача тепла от теплого вытяжного к холодному приточному воздуху. При этом в рекуператоре в процессе охлаждения вытяжного воздуха может выпадать конденсат, а при температуре входящего в рекуператор с другой стороны приточного воздуха в среднем ниже -5°С конденсат в вытяжных каналах может замерзать.

Во избежание процесса обмерзания рекуператора применяются электронная защита от обмерзания. Суть ее состоит в том, что по датчику температуры происходит выключение приточного вентилятора. Теплый вытяжной воздух прогревает рекуператор, затем включается приточный вентилятор, и вся установка работает в обычном режиме.

Управление

Включение установки и управление ее производительностью осуществляется при помощи тиристорного регулятора оборотов двигателя (РС-1-400), который позволяет плавно изменять скорость вращения вентиляторов в диапазоне 0–100%.

Монтаж

Приточно-вытяжная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Установку можно разместить как во вспомогательных помещениях, так и в основных (за подвесным потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отвод конденсата. Доступ для сервисного обслуживания и чистки фильтра – со стороны откидной боковой панели

Видеопособие

Габаритные размеры

Размеры	?D	B	B1	B2	B3	H1	H2	H3	L	L1	L2
мм	99	278	200	139	139	431	89	207	699	640	600
