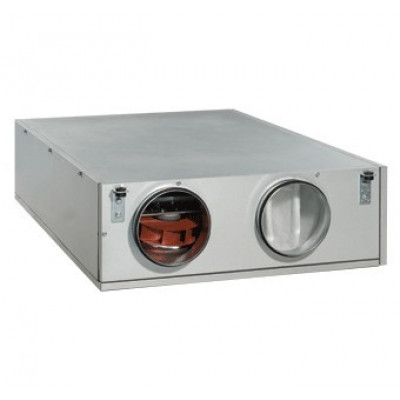

Приточно-вытяжная установка ВЕНТС ВУТ 3000 ПВ ЕС

Описание Приточно-вытяжная установка ВЕНТС ВУТ 3000 ПВ ЕС

Описание

Приточно-вытяжные установки ВУТ ПЭ EC с электрическим нагревателем представляют собой полностью готовые вентиляционные агрегаты, обеспечивающие фильтрацию, подачу свежего воздуха в помещения и удаление загрязненного. При этом тепло вытяжного воздуха передается приточному воздуху через пластинчатый рекуператор.

Применяются в системах вентиляции и кондиционирования помещений различного назначения, требующих экономичного решения и управляемой системы вентиляции. Применение ЕС-моторов позволяет уменьшить потребление электроэнергии в 1,5-3 раза и при этом обеспечить высокую производительность и низкий уровень шума. Все модели предназначены для соединения с круглыми воздуховодами номинальным диаметром 160 (150), 200, 250, 315 и 400 мм.

Модификации

ВУТ ПЭ ЕС – модели с электронагревателем.

Корпус

Корпус выполнен из алюмоцинка с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 20 мм (в установках ВУТ ПЭ 350, 600, 1000) и 50 мм (в установках ВУТ ПЭ 2000, 3000).

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4.

Двигатель

Используются высокоэффективные электронно-коммутируемые (ЕС) моторы постоянного тока с внешним ротором, оборудованные рабочим колесом с загнутыми назад лопатками. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС-моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (до 90%).

Рекуператор

В установках применяются противоточный канальный рекуператор из полистирола (для установок ВУТ ПЭ 350, 600, 1000) и пластинчатый рекуператор перекрестного тока из алюминия (для установок ВУТ ПЭ 2000, 3000). Под блоком рекуператора расположен поддон для сбора и отвода конденсата.

Нагреватель

Для эксплуатации приточно-вытяжной установки при низкой температуре наружного воздуха установлен электрокалорифер. Если с помощью рекуперации тепла не удается достигнуть заданного значения температуры приточного воздуха, то автоматически включается калорифер и нагревает воздух, поступающий в помещение.

Автоматика

Установка укомплектована встроенной системой автоматики и многофункциональным проводным пультом управления с графическим индикатором. В стандартный комплект установки входит провод длиной 10 м для соединения с пультом. Для предотвращения процесса обмерзания рекуператора применяются электронная защита от обмерзания с применением байпаса и нагревателя. Суть ее состоит в том, что по датчику температуры происходит открытие заслонки байпаса и приточный воздух проходит мимо рекуператора по обводному каналу. На период размораживания рекуператора приточный воздух нагревается до необходимой температуры в нагревателе. Во время оттаивания теплый вытяжной воздух прогревает рекуператор. Затем заслонка перекрывает байпас, нагреватель выключается, приточный воздух снова проходит через рекуператор и вся установка работает в обычном режиме.

Функции управления и защиты ВУТ ПЭ ЕС

• включение и выключение установки;
• возможность с помощью пульта управления задавать желаемую температуру приточного воздуха и поддерживать заданную;
• возможность регулировки скорости вращения вентилятора и, соответственно, изменения производительности установки с помощью пульта управления;
• возможность управления электроприводами воздушных заслонок;
• при включении и выключении установки отрабатываются необходимые алгоритмы;
• работа установки по недельному таймеру;
• активная защита от перегрева ТЭНов калорифера;
• исключение работы электрокалорифера без включения вентилятора;
• установлены два термостата для защиты электрокалорифера от перегрева;
• система автоматики защищена от короткого замыкания автоматическим выключателем;
• контролируется степень засорения фильтра.

Приточно-вытяжная установка оснащена дистанционным пультом управления, который обеспечивает:

• включение/выключение вентиляционной установки;
• установку необходимого расхода воздуха;
• установку необходимой температуры приточного воздуха;
• отображение комнатной температуры;
• отображение неисправности (аварийной ситуации).

Опции к установкам

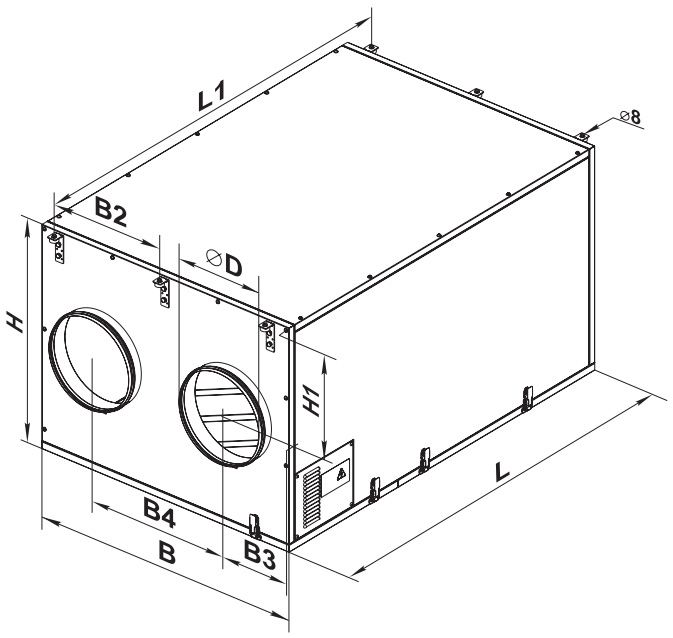

Размеры	?D	B	B2	B3	B4	H	H1	L	L1
мм	399	1265	563	347	570	881	427	1835	1888
