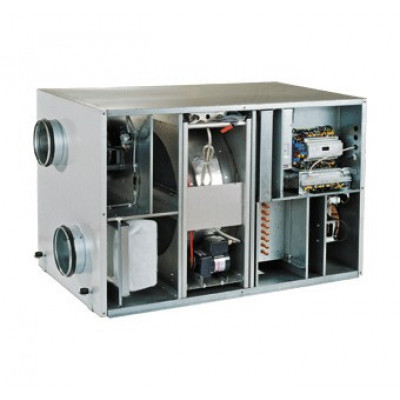

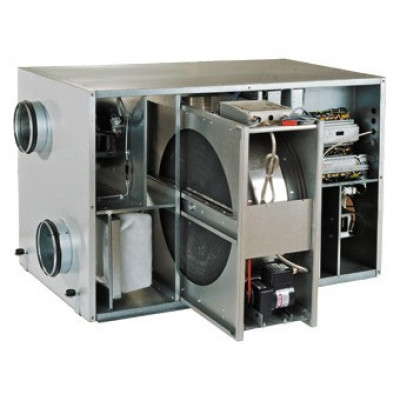

Приточно-вытяжная установка ВЕНТС ВУТ Р 700 ВГ ЕС

Описание Приточно-вытяжная установка ВЕНТС ВУТ Р 700 ВГ ЕС

Описание

Приточно-вытяжные установки ВУТ Р ВГ с водяным нагревателем представляют собой полностью готовые вентиляционные агрегаты, обеспечивающие фильтрацию и подачу свежего воздуха в помещения и удаление загрязненного. При этом тепло вытяжного воздуха передается приточному воздуху через роторный рекуператор. Применяется в системах вентиляции и кондиционирования помещений различного назначения, требующих экономичного решения и управляемой системы вентиляции. Применение ЕС-моторов позволило уменьшить потребление электроэнергии в 1,5-3 раза и при этом обеспечить высокую производительность и низкий уровень шума. Все модели предназначены для соединения с круглыми воздуховодами номинальным диаметром 160 и 250 мм.

Модификации

ВУТ Р ВГ - модели с водяным (гликолевым) нагревателем, вентиляторами с ЕС двигателями, роторным рекуператором.

Корпус

Корпус состоит из каркаса и трехслойных панелей толщиной 20 мм. Панели из алюмоцинкового листа со звукоизоляционным материалом (минеральная вата) обеспечивают надежную шумо- и теплоизоляцию. Благодаря специальной конструкции съемных боковых панелей установка требует минимального пространства для ее обслуживания и обеспечивает легкий доступ ко всем элементам установки.

Фильтр

Фильтры (G4/F7) приточного и вытяжного воздуха предотвращают попадание загрязнений в помещение и служат защитой элементов установки.

Двигатель

Используются высокоэффективные электроннокоммутируемые (ЕС) моторы постоянного тока с внешним ротором, оборудованные рабочим колесом с загнутыми назад лопатками. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС-моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (до 90%).

Рекуператор

В установках применяются высокоэффективные роторные рекуператоры (порядка 85%).

Рекуператор изготовлен из алюминиевой ленты, плотно свернутой в круг и вращается между двумя камерами: приточной и вытяжной. Продуваясь через профильные каналы, воздух нагревает или охлаждает связанную с ними площадь ротора, которая при переходе в другую камеру охлаждает или нагревает проходящий сквозь нее воздух.

Роторный рекуператор тепла позволяет избежать значительной потери влажности при длительном охлаждении за счет того, что часть влаги в виде конденсата оседает в профильных каналах и возвращается в процессе рекуперации. В роторном рекуператоре риск обмерзания невысок.

Нагреватель

Для эксплуатации приточно-вытяжной установки при низкой температуре наружного воздуха установлены электрические нагреватели. Если с помощью рекуперации тепла не удается достигнуть заданного значения температуры приточного воздуха, то автоматически включается нагреватель и подогревает воздух, поступающий в помещение. Нагреватели оборудованы средствами защиты для обеспечения надежной работы установки.

Управление и автоматика

Установка укомплектована встроенной системой автоматики и многофункциональным пультом управления с графическим индикатором.

В стандартный комплект установки входит провод длиной 10 м для соединения с пультом.

Функции автоматики ВУТ Р ВГ ЕС:

• включение и выключение установки по заданным алгоритмам;
• работа по недельному таймеру;
• задание необходимой температуры приточного воздуха и производительности установки с выносного пульта управления;
• работа по таймеру;
• управление (подключение) электроприводами воздушных заслонок;
• контроль загрязненности фильтров;
• интерфейс RS485;
• контроль и управление температурой приточного воздуха путем управления привода трехходового вентиля;
• контроль и управление работой циркуляционного насоса;
• защита жидкостного нагревателя от размораживания (по датчику температуры воздуха после нагревателя и по термостату обратного теплоносителя).

Монтаж

Приточно-вытяжная установка монтируется на горизонтальной поверхности, подвешивается к потолку, крепится на стене с помощью кронштейнов. Доступ для сервисного обслуживания - со стороны сервисных панелей.

Габаритные размеры
