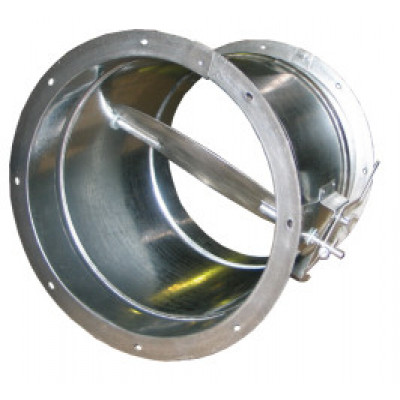

Заслонка АЗД 133.000-03

Заслонки АЗД 133.000-03 не допускаются для применения в вентсистемах, перемещающих взрывоопасные пыли, парогазовоздушные смеси от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.

Заслонка АЗД 133.000-03 представляет собой корпус из тонколистовой стали с двумя фланцами для присоединения к воздуховодам. Внутри корпуса на осях установлены от одной до трёх лопаток, на которые при помощи системы тяг и рычагов, передается движение от привода, укрепленного на корпусе заслонки.

Конструкцией предусмотрено ручное управление заслонкой.

Агрессивность смесей не должна быть выше агрессивности воздуха с температурой до 80 ?С. Содержание липких веществ и волокнистых материалов, пыли и других твердых примесей в количестве не более 100 мг/м3. Применяется в вентиляционных системах с давлением до 1500 Па (150 кгс/м?) и скоростью перемещения среды до от 6 м/с до 20 м/с.

При установке заслонки ось лопатки должна быть расположена горизонтально.
