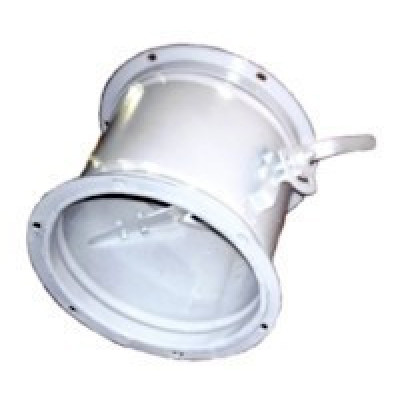

Заслонка АЗД 178.000-02

Используются искробезопасные заслонки круглого сечения с ручным управлением АЗД 178.000-02 в приточно-вытяжных системах вентиляции, кондиционировании, воздушных отоплениях и других санитарно-технических системах.

Заслонка АЗД 178.000-02 представляет собой корпус из стали с двумя фланцами для присоединения к воздуховодам. Внутри корпуса на осях установлены от одной до трёх лопаток, на которые при помощи системы тяг и рычагов, передается движение от ручного привода, укрепленного на корпусе заслонки.

Конструкцией предусмотрено ручное управление заслонкой.

Заслонки искробезопасные круглого сечения АЗД 178.000-02 – используются в вентиляционных системах, где перемещаются взрывоопасные газы (ГОСТ 12.1.011). Не допускается применять искробезопасные заслонки в температурной среде выше +80*С. Заслонки допускается устанавливать в системах с давлением до 1500 Па. Запыленность не должна превышать 100 мг/м3 и не содержать волокнистые и липкие материалы.

Заслонки не допускается применять для перемещения взрывоопасных газо-паровоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.

При установке заслонки ось лопатки должна быть расположена горизонтально.
