Заслонка АЗД 196.000-02

Применяются заслонки в системах вентиляции, кондиционирования воздуха, воздушного отопления и других санитарно-технических системах с рабочим давлением до 1500 Па (150 кгс/м2). Применение взрывозащищенных заслонок осуществляется в соответствии с требованиями СНиП 2.04.05-91.

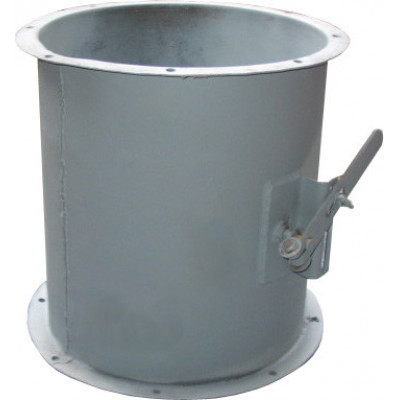

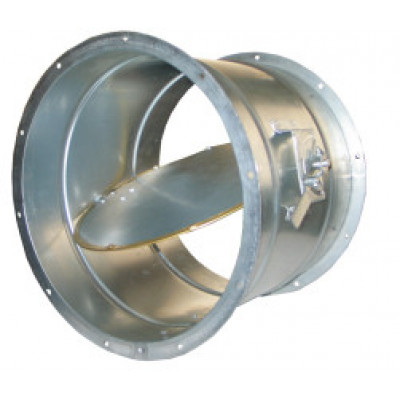

Заслонка АЗД 196.000-02 представляет собой корпус из стали с двумя фланцами для присоединения к воздуховодам. Внутри корпуса на осях установлены от одной до трёх лопаток, на которые при помощи системы тяг и рычагов, передается движение от ручного привода, укрепленного на корпусе заслонки.

Конструкцией предусмотрено ручное управление заслонкой.

Заслонки взрывозащищенные допускаются для применения в вентиляционных системах взрывоопасных производств, перемещающих взрывоопасные газо-паровоздушные смеси всех категорий и групп по классификации ГОСТ 12.1.011, и могут устанавливаться во взрывоопасных зонах помещений, классов В-1, В-1а и В-1б по классификации ПУЭ.

Заслонки не допускается применять для перемещения взрывоопасных газо-паровоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением. А так же не допускается в системах, в которых перемещаются газовые среды, агрессивность которых по отношению к углеродистым сталям обыкновенного качества выше агрессивности воздуха, запыленностью более 100 мг/м3, содержащие липкие и волокнистые материалы и взрывоопасные пыли.

При установке заслонки ось лопатки должна быть расположена горизонтально.
