Циклоны СЦН 40 для зерновой пыли

Спиральный циклон СЦН-40 предназначен для очищения воздушно-газовой смеси от пылевых загрязнений разного типа и происхождения. Они широко используются с аспирационными установками и системами пневмотранспорта.

С помощью СЦН-40 воздух (газ) эффективно очищается от крупных и среднедисперсных частичек строительной пыли, металла, сахара (в том числе и сахарной пудры), отходов обработки материалов (шлифовки), сажи, копоти и прочее. При комплектации фильтром может улавливать и мелкие пылевые частички. Он может одновременно улавливать несколько типов пыли, не теряя в качестве очистки. Он применяется в цехах, технологических и складских помещениях предприятий пищевой промышленности.

При одинаковых затратах энергии эффективность очистки у циклона СЦ-40 выше, чем у устройств другого вида.

Для работы циклона используют пылевой вентилятор, совместимый с ним по параметрам, который устанавливают перед устройством или позади него. В случае расположения вентилятора за циклоном, требуется дополнительно использовать раскручиватель воздушно-газового потока, чтобы не снизилась эффективность очистки.

Конструкция пылеулавливателя СЦН-40 и принцип действия

Основные элементы конструкции:

• корпус из цилиндрической части и конической, по которой перемещаются пылевые частички;
• входной патрубок в виде спирали;
• выхлопная труба (выходной патрубок) для вывода очищенной воздушно-газовой смеси;
• бункер для сбора пыли.

Циклоны, используемые для удаления из воздуха абразивных частичек в значительной концентрации, изготавливаются с утолщенными стенками (толщина металла 3 мм). Это предотвращает механический износ.

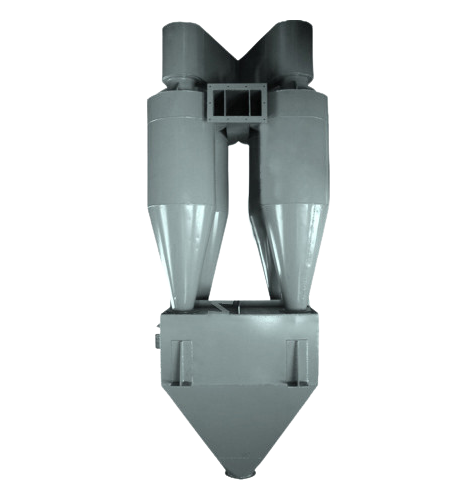

Технологические отверстия СЦН-40 снабжены фланцами, что позволяет объединять от 2 до 10 одиночных аппаратов в одну группу (батарею). При объединении в группу циклонов разного диаметра для соединения воздуховодов используют переходники, изготовленные из оцинкованной стали. Для удобства использования в определенных условиях могут изготавливаться с правосторонним или левосторонним вращением воздушно-газовой смеси внутри корпуса (левое или правое исполнение). Все циклоны объединены бункером.

СЦН-40, используемые на предприятиях пищевой промышленности, изготавливаются из нержавеющей стали. Для нужд других промышленных производств разрабатываются из углеродистой стали или низколегированной, исходя из условий эксплуатации на конкретном предприятии. Корпуса окрашиваются.

Как и во всех циклонах, работа СЦН-40 основана на действии центробежной силы. Загрязненный воздух поступает сбоку через входной патрубок, спирально закручивается и создает центробежную силу. Пылевые частички отделяются от воздуха, отбрасываются на стенки и постепенно оседают вниз, скапливаясь в бункере. Очищенный воздух удаляется из аппарата через выходное отверстие вверху корпуса.

За счет увеличенной скорости вращения воздушного потока и одновременного снижения скорости радиального стока к выхлопной трубе достигается более высокий процент очистки.

Преимущества пылеуловителей СЦН-40

К достоинствам устройств относятся:

• степень очистки приближается к 98% при размере пылевых частиц до 10 мкм;
• оптимальный параметр гидравлического сопротивления;
• надежность конструкции. Малая подверженность износу и засорению;
• простота установки и обслуживания;
• долговечность;
• доступная цена.

Купить циклон СЦН-40 можно в онлайн магазине компании «Провент». У нас большой выбор моделей с разными техническими параметрами. Доставка по Украине со склада в Киеве.
