Циклоны ЦВП – это циклоны с водяной пленкой, предназначенные для очищения загрязненного воздуха. Благодаря высокой степени улавливания пыли установкой, она может быть единственной ступенью очистки воздуха. Отличительная особенность циклона ЦВП – монтаж его внутри производственного помещения, а не снаружи, так как он боится низких температур. При замерзании воды внутри аппарат выходит их строя. |
| Модель | Производительность по воздуху |
Диаметр | Высота | Масса |
| м3 / час | мм | мм | кг | |
| ЦВП-3 | 1250-2000 | 300 | 2431 | 64 |
| ЦВП-4 | 2000-3200 | 400 | 3014 | 107 |
| ЦВП-5 | 3100-5000 | 500 | 3684 | 161 |
| ЦВП-6 | 4900-7800 | 630 | 4554 | 237 |
| ЦВП-8 | 7700-13000 | 800 | 5699 | 370 |
| ЦВП-10 | 12500-20000 | 1000 | 7044 | 570 |
Применение и назначение
Циклоны ЦВП нашли широкое применение для очищения воздуха от пыли различного вида и любых размеров. Исключается применение аппарата для улавливания цементирующейся пыли во избежание его поломки. Если он устанавливается за пределами помещения, то необходимо предпринять меры против замерзания воды.
Циклон ЦВП способен очистить воздух от взвешенных частиц без помощи дополнительных пылеулавливающих устройств, если их плотность не превышает 10 г/м3. Если пыли в воздухе больше, то устройство используется в качестве второй ступени очистки. При этом очищение сначала должно производиться устройством сухой очистки воздуха.
Циклон ЦВП отлично показал себя в работе с:
- Песком;
- Глиной;
- Углем;
- Сажей;
- Древесиной;
- Сахаром;
- Пудрой;
- Абразивной пылью;
- Волокнистой пылью;
- Липкой пылью.
Маркировка циклона ЦВП
| ЦВП | - | 10 |
| 1 | 2 |
| 1. ЦВП – циклон с водяной пленкой; 2. Внутренний диаметр цилиндрической части циклона (мм). |
Конструкция и материалы изготовления циклона ЦВП
Конструктивно устройство состоит из корпуса с патрубком, подводящим воздух, и улиткой, отводящей его. Улитка присоединена к фланцу корпуса наверху. По отношению к воздухоподводящему патрубку улитка может быть расположена в любых направлениях. В верхнем днище улитки расположен люк, который позволяет следить за работой сопла, подающего воду.
Внизу аппарата присоединен фланец с отводным конусом. Он необходим, так как в циклоны с водяной пленкой должна беспрерывно подаваться вода, с помощью которой происходит фильтрация воздуха. Ее подача должна происходить под давлением 19-24 кПа. Из-за необходимости периодически очищать устройство от собранной пыли, в его конструкции предусмотрено наличие смотрового окна. Входной и выходной патрубки имеют фланцы, с помощью которых они присоединяются к воздуховоду.
Стандартно циклоны ЦВП изготавливают из черного металла. Возможно его производства на основе других материалов, но такое осуществляется только под заказ.
Циклоны ЦВП могут быть изготовлены в следующих исполнениях:
- В стандартном;
- В исполнении циклона с увеличенной скоростью.
Между двумя видами исполнений конструктивно имеется различие в том, что в циклоне ЦВП с повышенной скоростью имеется дополнительная вваренная перегородка, которая располагается во входном патрубке. За счет перегородки уменьшается ширина входного отверстия в два раза. Это обеспечивает более высокую степень очистки воздуха. Но при этом увеличивается аэродинамическое сопротивление аппарата.
Принцип работы циклона ЦВП
Воздух в циклон с водяной пленкой подается через входной патрубок, расположенный в нижней части установки. После процесса очищения газа от пыли воздух выходит через улитку, расположенную сверху аппарата. Во время очистки воздуха внутренние стенки циклона смачиваются водой, поступающей из сопел. Сопла объединены водораспределительным кольцом и размещены по верхней окружности циклона. Для удаления скопившейся пыли используется смывное устройство.
Принцип действия аппарата заключается в действии центробежных сил, как и у большинства пылеулавливающих установок. Это объясняет высокую степень очистки воздуха циклоном ЦВП и возможность его использования без дополнительных фильтров.
Запыленный воздух, поступая в циклон, закручивается по спирали под углом, который определяется нижним патрубком. Проходя через пленку воды, воздух очищается от взвешенных в нем частиц, а затем выходит через улитку сверху. С помощью специального отвода в виде конуса в нижней части устройства из корпуса выводятся твердые частицы.
Комплектность циклона ЦВП
Циклон ЦВП состоит из:
- Корпуса;
- Улитки;
- Входного патрубка;
- Конусного патрубка;
- Водного коллектора;
- Смывного устройства;
- Опоры;
- Люка;
- Лючка.

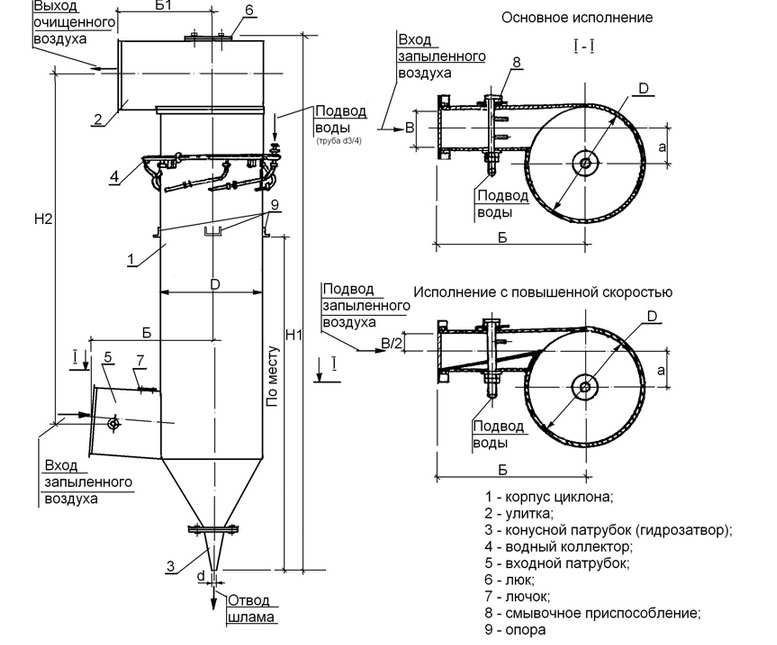

Чертеж циклона ЦВП
