Регулятор швидкості трифазний ВЕНТС РСА5Д-8,0-М

Опис Регулятор швидкості трифазний ВЕНТС РСА5Д-8,0-М

ЗАСТОСУВАННЯ

• Регулятори серії РСА5Д-..-М застосовуються для керування продуктивністю трифазних вентиляторів шляхом ступінчастого регулювання швидкості обертання електродвигунів.
• Регулятори мають п'ять швидкостей, вибір між якими здійснюється поворотом ручки на передній частині корпусу, одне з п'яти фіксованих положень.
• Допускається керування кількома вентиляторами, якщо сумарний струм споживання не перевищує гранично допустимої величини струму регулятора.

КОНСТРУКЦІЯ ТА УПРАВЛІННЯ

• Корпус регулятора виготовлений із сталі з полімерним покриттям.
• Регулятор має п'ять швидкостей з вихідною напругою 130 - 180 - 230 - 300 - 400 В.
• Регулятор обладнано ручкою перемикання швидкостей, лампою індикації роботи.
• Регулятор має вбудований пристрій захисту електродвигуна, який припиняє подачу електрики під час спрацювання термоконтактів електродвигуна вентилятора.
• Повторне включення відбувається після повернення температури двигуна до робочих значень.
• Як додаткові функції регулятор має клеми (230 В, макс. 2 А) для підключення зовнішнього обладнання (наприклад, приводами повітряних заслінок).

МОНТАЖ

• Встановлення регулятора здійснюється усередині приміщень.
• Монтаж необхідно проводити з урахуванням вільної рециркуляції повітря для охолодження внутрішніх ланцюгів.

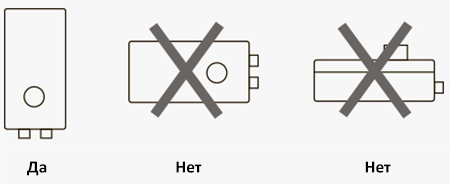

• Робоча позиція регулятора – вертикальна.
• Не встановлюйте регулятор над опалювальними приладами та в зонах з поганою конвекцією повітря.
