Припливно-витяжна установка ВЕНТС ВУТ 160 ПБ ЄС

Опис Припливно-витяжна установка ВЕНТС ВУТ 160 ПБ ЄС

ОСОБЛИВОСТІ

• Припливно-витяжні установки ВУТ ПБ ЄС являють собою повністю готові вентиляційні агрегати, що забезпечують фільтрацію та подачу свіжого повітря в приміщення та видалення забрудненого.
• При цьому тепло витяжного повітря передається припливному повітрю через високоефективний пластинчастий рекуператор.
• Установки застосовуються в системах вентиляції та кондиціонування приміщень різного призначення.
• Завдяки застосуванню високоефективних ЄС-двигунів та збільшеного рекуператора протиточного типу показники енергозбереження установок є одними з найкращих на ринку.
• Сумісні з круглими повітроводами номінальним діаметром 125 і 160 мм.

ФІЛЬТР

• Для фільтрації припливного повітря в установці застосовуються панельні фільтри з класом очищення F7.
• Для фільтрації витяжного повітря застосовуються панельні фільтри з класом очищення G4

КОРПУС

Корпус виготовлений з оцинкованої сталі з внутрішньою тепло- та звукоізоляцією з мінеральної вати завтовшки 40 мм.

БАЙПАС

Установки оснащені 100% байпасом для охолодження вентильованого приміщення за рахунок подачі прохолодного повітря з вулиці.

ВЕНТИЛЯТОРИ

• Використовуються високоефективні електронно-комутовані (ЄС) двигуни із зовнішнім ротором та загнутими назад лопатками.
• Такі двигуни є на сьогоднішній день найбільш передовим рішенням у галузі енергозбереження.
• ЄС-двигуни забезпечують високу продуктивність та регулювання швидкості у всьому діапазоні швидкостей обертання.
• Безперечною перевагою ЄС-двигуна є високий ККД (до 90 %).

РЕКУПЕРАТОР

• В установках застосовується протиточний рекуператор із алюмінію з високою ефективністю теплообміну.
• У холодну пору року тепло витяжного повітря передається припливному повітрю, що знижує втрати тепла за рахунок вентиляції.
• При цьому можливе утворення конденсату, який збирається у спеціальному піддоні та відводиться в каналізацію.
• У теплий період року тепло вуличного повітря передається витяжному повітрю.
• Таким чином, припливне повітря потрапляє до приміщення більш прохолодним, що знижує навантаження на кондиціонер.

УПРАВЛІННЯ ТА АВТОМАТИКА

• Установки ВУТ ПБ ЄС А21 оснащені вбудованою системою автоматики.
• А21 контролер дає можливість інтегрувати установку до системи Розумний дім або BMS (Building Management Systems).
• Дистанційна панель керування в комплект не входить (придбана окремо).
• Для керування установкою через Wi-Fi необхідно завантажити мобільний додаток VENTS AHU.
• Установки ВУТ ПБ ЄС А14 оснащені вбудованою системою автоматики та настінною сенсорною панеллю управління А14 з LED-індикацією.

ЗАХИСТ ВІД ОБМЕРЗАННЯ

• Для захисту рекуператора від обмерзання в холодну пору року в установці передбачено режим захисту від обмерзання за показаннями датчика температури.
• Датчик розташований у витяжному каналі після рекуператора.
• Режим захисту від обмерзання активується за температури витяжного повітря +3 ˚С.
• Після підвищення температури установка повертається до попереднього режиму.
• В установках ВУТ 160/250/350 ПБ ЄС А14 при виникненні загрози замерзання відключається припливний вентилятор.
• Після підвищення температури установка повертається до попереднього режиму.
• В установках ВУТ 160/250/350 ПБ ЄС А21 для захисту від обмерзання існує три режими: за допомогою плавного зниження швидкості припливного вентилятора, за допомогою байпасу та за допомогою електричного переднагріву повітря ( за наявності канального нагрівача переднагріву).

МОНТАЖ

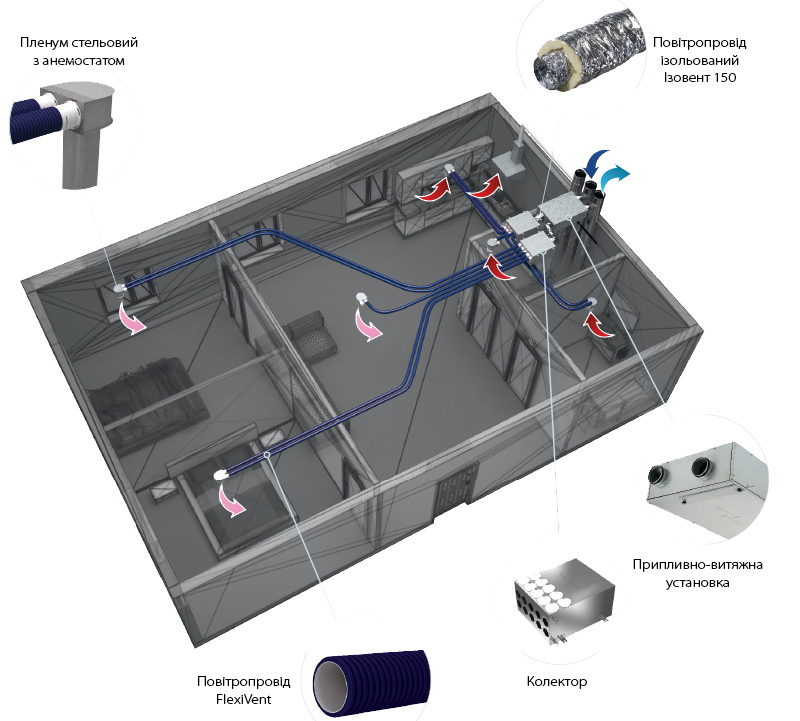

• Установки призначені для стельового або настінного (патрубки горизонтально) монтажу в положенні, що забезпечує збирання та відведення конденсату в спеціальний піддон.
• Доступ для обслуговування та заміни фільтрів здійснюється з боку нижньої панелі.

УПРАВЛІННЯ ТА АВТОМАТИКА

A21

• Дистанційна панель керування провідна: Опція (А22)
• Керування за допомогою дистанційної панелі LCD: Опція (А25)
• Дистанційна бездротова панель керування: Опція (А22 Wi-Fi)
• BMS: RS-485, WI-FI, Ethernet, MODBUS (RTU, TCP)
• Управління мобільним додатком через Wi-Fi
• Сервіс Vents Cloud Server
• Захист від обмерзання
• Байпас: Авто + ручний
• Робота за тижневим розкладом
• Індикація заміни фільтрів: За таймером фільтра, По пресостату забрудненості
• Індикація аварії
• Переключення швидкості
• Таймер
• Датчик RH%: Опція
• Датчик CO2: Опція
• Датчик VOC: Опція
• Датчик PM2.5: Опція
• Режим Boost
• Режим "Камін"
• Підключення переднагрівання: Опція
• Підключення догріву: Опція
• Підключення охолоджувача: Опція
• Датчик пожежної сигналізації: Опція
• Контроль мінімальної температури припливного повітря

A14

• Дистанційна панель керування провідна: A14
• Захист від обмерзання
• Байпас: Ручний
• Індикація заміни фільтрів: За таймером фільтра
• Індикація аварії
• Переключення швидкості
• Датчик RH%: Опція
• Датчик CO2: Опція
• Датчик VOC: Опція
• Датчик PM2.5: Опція
• Датчик пожежної сигналізації: Опція
