Припливно-витяжна установка ВЕНТС ВУТР 2000 ЕГ ЄС

Опис Припливно-витяжна установка ВЕНТС ВУТР 2000 ЕГ ЄС

Припливно-витяжні установки СВІТРО ЕГ ЄС з електричним нагрівачем є повністю готові вентиляційні агрегати, що забезпечують фільтрацію та подачу свіжого повітря в приміщення та видалення забрудненого.

• При цьому тепло витяжного повітря передається припливному повітрю через роторний рекуператор.
• Застосовуються в системах вентиляції та кондиціонування в комерційних, офісних та інших громадських чи промислових приміщеннях, що потребують економічного рішення та керованої системи вентиляції.
• Застосування моторів ЄС дозволило зменшити споживання електроенергії в 1,5-3 рази і при цьому забезпечити високу продуктивність і низький рівень шуму.
• Установки ВВТР 400/700/900/1200/1500 ЕГ ЄС призначені для з'єднання з круглими повітропроводами номінальним діаметром 160, 250 і 315 мм.
• Установки СВТР 2000 ЕГ ЄС призначені для з'єднання з прямокутними повітропроводами номінальним діаметром 500х300.

ФІЛЬТР

• Для фільтрації припливного та витяжного повітря в установці є два вбудовані фільтри зі ступенем очищення G4.

КОРПУС

• Корпус складається з каркасу та тришарових панелей товщиною 20 мм (ВУТР 1500 і 2000 - 25 мм).
• Панелі з алюмоцинкового листа зі звукоізоляційним матеріалом (мінеральна вата) забезпечують надійну шумо- та теплоізоляцію.
• Завдяки спеціальної конструкції знімних бічних панелей установка вимагає мінімального простору для її обслуговування та забезпечує легкий доступ до всіх її елементів.

ДВИГУН

• Використовуються високоефективні електронно-комутовані (ЄС) двигуни постійного струму із зовнішнім ротором, обладнані робочим колесом із загнутими назад лопатками.
• Такі мотори є на сьогоднішній день найбільш передовим рішенням у галузі енергозбереження.
• ЄС-мотори характеризуються високою продуктивністю та оптимальним керуванням у всьому діапазоні швидкостей обертання.
• Безперечною перевагою електронно-комутованого двигуна є високий ККД (до 90%).

РОТОРНИЙ РЕГЕНЕРАТОР

• Роторний регенератор являє собою короткий циліндр, що обертається, заповнений шарами гофрованої алюмінієвої стрічки, покладеної таким чином, що припливний і витяжний повітряні потоки проходять крізь нього.
• При обертанні стрічка, якою заповнений регенератор, контактує спочатку з припливним, а потім з витяжним повітряним потоком.
• Внаслідок цього вона по черзі нагрівається та охолоджується, і таким чином передає тепло та вологу від теплого повітряного потоку холодному.
• Перевагами роторного регенератора перед пластинчастими рекуператорами є високий ККД, підтримка комфортної вологості повітря та вкрай низька загроза обмороження (при нормальних значеннях температури та вологості - практично нульова).

НАГРІВАЧ

• Для експлуатації припливно-витяжної установки при низькій температурі зовнішнього повітря встановлені електричні нагрівачі.
• Якщо за допомогою рекуперації тепла не вдається досягти заданого значення температури припливного повітря, то автоматично вмикається нагрівач і підігріває повітря, що надходить до приміщення.
• Нагрівачі обладнані засобами захисту для забезпечення надійної роботи установки.

УПРАВЛІННЯ ТА АВТОМАТИКА

Установки СВІТНИК ЕГ ЄС А17 комплектуються панеллю управління th-Tune.

Установки СВІТНИК ЕГ ЄС А18 комплектуються панеллю управління pGD1.

ФУНКЦІЇ АВТОМАТИКИ

• Вибір швидкості: низька, середня, висока;
• Налаштування швидкостей від 0 до 100 % для припливного та витяжного вентиляторів окремо;
• Індикація необхідності обслуговування фільтрів;
• Індикація аварії;
• Робота установки за таймером;
• Робота установки за тижневим графіком;
• Контроль та керування температурою припливного повітря;
• Управління ККЛ;
• Керування електроприводами повітряних заслінок.

МОНТАЖ

• Припливно-витяжна установка монтується на горизонтальній поверхні, підвішується до стелі, кріпиться на стіні за допомогою кронштейнів.
• Доступ для сервісного обслуговування - збоку, зліва (по ходу припливного повітря).

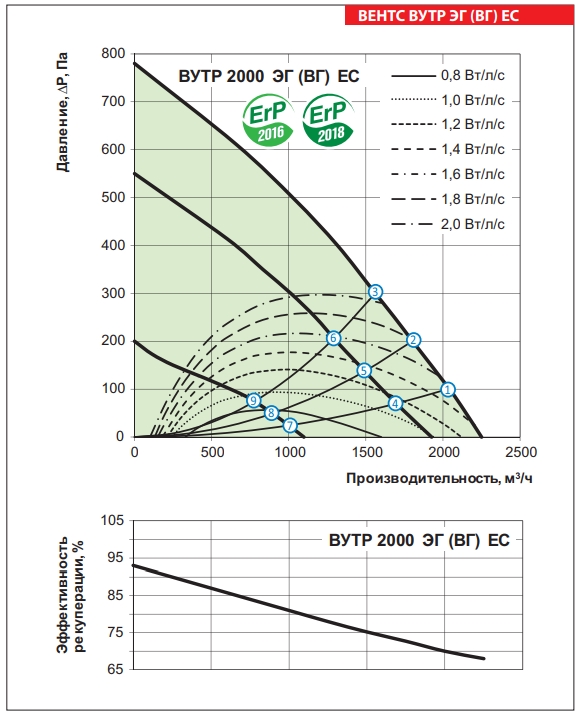

ВИЗНАЧЕННЯ ТЕМПЕРАТУРИ ПОВІТРЯ ПІСЛЯ РЕКУПЕРАТОРА:

t = t_нар + k_річок * (t_вит - t_нар) / 100,

де

t_нар – температура зовнішнього повітря °С,

t_вит – температура витяжного повітря °С,

k_річок – ефективність рекуператора (за діаграмою), %
