Термостат Вентс Ф-3000

Опис Термостат Вентс Ф-3000

Термостат для вентиляції Вентс F-3000 (Ф-3000) використовується в системах вентиляції, як пристрій захисту рідинних теплообмінників та рекуператорів від обмерзання за температурою повітря, що виходить.

Термостат з контактами, що перемикаються, також може застосовуватися для регулювання електричних водонагрівачів, посудомийних та пральних машин, сушильних машин, електричних печей тощо.

Кількість контактів: 1
Механізм скидання: автоматичний

Конструкція та керування

Принцип роботи ґрунтується на властивості об'ємного температурного розширення. У мідній гільзі є термочутливий балон. Рідина, що у балоні термостата, нагрівається, розширюється і через капілярну трубку надлишковий обсяг перетворюється на сильфон. Сильфон подовжується і передає зусилля на контактну групу. Таким чином здійснюється автоматична підтримка заданої температури в системі. Корпус термостата виготовлений із пластику. Температурний зонд виконаний із міді. Температура, коли термостат спрацьовує, задається поворотом диска в корпусі.

Монтаж

Термостат пристосований для встановлення на стіні або в повітроводі в будь-якому положенні. Корпус кріпиться до площини за допомогою гвинтів кріплення з боку передньої панелі. Термобалон міститься в середу з контрольованою температурою. Термостат з'єднується з термобалоном капіляром довжиною 1,5 м.

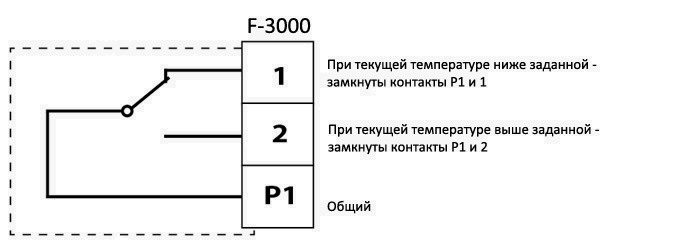

Схема підключення
