Вентилятор ВЦ 4-75 №8 (5,5 /1000), ісп. №1

Модель: 1000024

Мощность электродвигателя, кВт

5,5 кВт

Обороты электродвигателя, об/мин

1500 об

1000 об

Короткий опис

Вентилятори типу ВЦ 4-75 №8 (5,5 /1000)призначені для переміщення повітря і інших неагресивних газо-повітряних сумішей при температуріне вище 80 ° С, Що не викликають прискореної корозії матеріалів проточної частин...

Характеристики

Гарантія (міс.) - 12

Країна виробник - Украина

Маса - 306 kg

Оплата

Безготівковий платіж із ПДВ

Оплата при отриманні

LiqPay

Доставка

Нова пошта

Самовивіз

В наявності

50224.00грн.

Опис Вентилятор ВЦ 4-75 №8 (5,5 /1000), ісп. №1

Вентилятори типу ВЦ 4-75 №8 (5,5 /1000)призначені для переміщення повітря і інших неагресивних газо-повітряних сумішей при температуріне вище 80 ° С, Що не викликають прискореної корозії матеріалів проточної частини вентилятора, що не містять іржі, липких і волокнистих речовин з запиленістю повітряне більше 0,1 г \ м3.

Вентилятори, виготовлені з алюмінієвих сплавів, застосовуються для витяжки в приміщеннях містять газо і пароповітряні вибухонебезпечні або прискорюють корозію повітряні суміші.

Загальна інформація про вентиляторі ВЦ 4-75 №8 (5,5 /1000):

радіальний
низького тиску
одностороннє всмоктування
Спіральний поворотний корпус
Кількість лопаток - 12 шт
Лопатки загнуті назад
Напрямок обертання - праве або ліве
варіація розміріввід №2,5 до №20

Технічні характеристики вентиляторів ВЦ 4-75 №8 (5,5 /1000)

Типорозмір вентилятора	D / Dн	електродвигун			Параметри в робочій зоні		маса вентилятора, не більше
		Типорозмір	частота	потужність	продуктивність	Повний тиск	маса вентилятора, не більше
			об / хв	кВт	м3 / год	па	кг
№8	Зменшений діаметр робочого колеса
	0,9	АІР 112 МВ6	1000	4	9,5 - 17,0	570 - 640	257
	0,9	АІР 132 S6	1000	5,5	9,5 - 23	480 - 640	300
	0,95	АІР 132 S6	1000	5,5	12,5 - 23,0	470 - 800	300
	Номінальний діаметр робочого колеса
	1,0	АІР 112 М8	750	2,2	9,0 - 15,0	265 - 520	257
		АІР 132 S8	750	4	9,2 - 15,0	275 - 530	300
		АІР 132 S6	1000	5,5	12,0 - 17,0	880 - 950	300
		АІР 132 М6		7,5	12,0 - 23,0	580 - 950	300
		АІР 160 S6		11	12,0 - 23,4	500 - 975	355
		АІР 160 S4	1500	15	12,8 - 18,0	2150 - 2200	355
		АІР 160 М4		18,5	19,0 - 28,0	1430 - 2220	355
		АІР 180 S4		22	19,0 - 28,0	1430 - 2220	415
	Збільшений діаметр робочого колеса
	1,05	АІР 112 М8	750	2,2	8,2 - 17,0	330 - 620	257
	1,05	АІР 132 М6	1000	7,5	11,0 - 24	720 - 1020	300
	1,1	АІР 160 S6	1000	11	13,0 - 24,0	900 - 1280	355

Положення корпусу вентилятора

Вид з боку всмоктування

Вентилятори ВЦ 4-75 №8 (5,5 /1000) виготовляються відповідно до ТУ У 29.2-00909779-002-2009:

з вуглецевої сталі
з нержавіючої сталі
з різнорідних металів
з алюмінієвих сплавів

Вентилятори ВЦ 4-75 №8 (5,5 /1000) застосовуються:

в системах кондиціонування повітря
в системах вентиляції
в системах повітряного опалення
для інших санітарно-виробничих цілей

Допустима вібрація вентилятора - до 5 мм / с

Комплектація і принцип роботи відцентрового вентилятора ВЦ 4-75 №8 (5,5 /1000)

Вентилятор ВЦ 4-75 №8 (5,5 /1000) складається з таких основних вузлів:

спіральний корпус
робоче колесо
станина
колектор
електродвигун.

Робоче колесо складається з переднього і заднього дисків, 12 листових лопаток і маточини.

станина вентилятора- зварна. Підстава має отвір для установки на віброізолятори або фундамент. На станині кріпляться електродвигун і кожух.

Колектор конічної форми для підведення повітря до робочого колеса закріплений на вхідному патрубку. Перекриття між колектором і переднім диском робочого колеса регулюється осьовим переміщенням колектора у вхідному патрубку.

Повітря шляхом передачі йому енергії лопаток робочого колеса надходить у вентилятор під впливом відцентрової сили під кутом 90 градусів і надходить в радіальному напрямку в равлика спірального корпусу; в равлику, переміщаючись по спірально-образному корпусу, під тиском, направляється через вихлоп вентилятора.

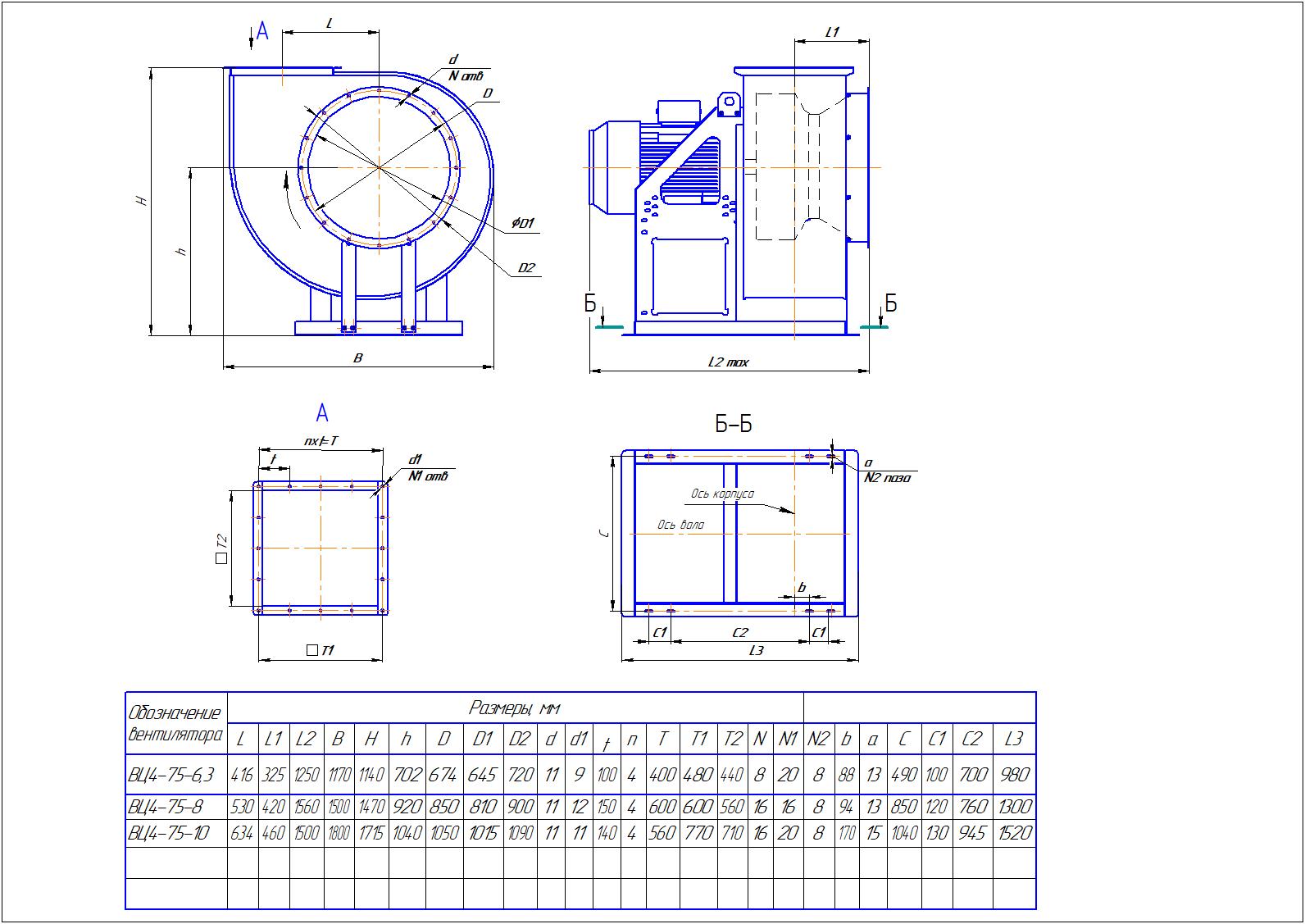

Габаритні і приєднувальні розміри вентилятора ВЦ 4-75 №8 (5,5 /1000)

Умовні позначення

D - діаметр робочого колеса, мм
Dн - номінальний діаметр робочого колеса, мм
Pv - повний тиск, Па
Nу - установча потужність, кВт
n - частота обертання робочого колеса, об / хв
? - ККД

Аеродинамічні характеристики вентиляторів ВЦ 4-75 №8 (5,5 /1000)

Діаметр робочого колеса
зменшений	номінальний	збільшений
D / Dн = 0.95	D / Dн = 1	D / Dн = 1.05	D / Dн = 1.1
