Водяний нагрівач ВЕНТС НКВ 800x500-2

Опис Водяний нагрівач ВЕНТС НКВ 800x500-2

Канальний водяний нагрівач ВЕНТС НКВ 800x500-2 призначений для підігріву припливного повітря в системах вентиляції прямокутного перерізу, а також може використовуватися як підігрівник у припливних або припливно-витяжних установках.

Конструкція

Корпус нагрівача виконаний з оцинкованої сталі, трубні колектори виготовлені з мідних трубок, поверхня теплообміну – з алюмінієвих пластин. Нагрівачі випускаються у дво-, трьох- або чотирьох рядному виконанні та призначені для експлуатації при максимальному робочому тиску 1,6 МПа (16 бар) та максимальній робочій температурі води +100 °С. На вихідному колекторі нагрівача передбачено патрубок для встановлення занурювального датчика вимірювання температури або захисту від заморожування калорифера. Нагрівач обладнаний ніпелем для обезповітрювання системи.

Монтаж

Монтаж нагрівача здійснюється за допомогою фланцевого з'єднання. Водяні нагрівачі можуть встановлюватися в будь-якому положенні, що дозволяє збезповітря. Напрямок руху повітря повинен відповідати покажчику на калорифері.

• Нагрівач рекомендується встановлюватися так, щоб повітряний потік був рівномірно розподілений по всьому перерізу.
• Перед нагрівачем повинен бути встановлений повітряний фільтр, що захищає від забруднення.
• Нагрівач може встановлюватися перед вентилятором або за ним. Якщо нагрівач знаходиться за вентилятором, рекомендується передбачити між ними повітропровід не менше 1-1,5 м для стабілізації потоку повітря, а також не перевищувати максимально допустиму температуру повітря всередині вентилятора.

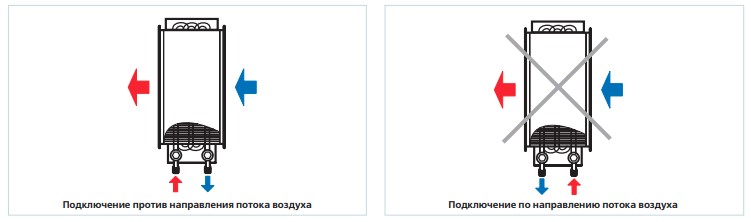

• Калорифер необхідно підключати за принципом протитечії, інакше його продуктивність буде нижчою на 5-15%. Всі розрахункові номограми в каталозі є дійсними для такого підключення.
• Якщо теплоносієм є вода, нагрівачі призначені для встановлення лише всередині приміщення. Для зовнішнього монтажу необхідно як теплоносій застосовувати незамерзаючу суміш (наприклад, розчин етиленгліколю).

Для правильної та безпечної роботи нагрівачів рекомендується застосовувати систему автоматики, що забезпечує управління та захист від замерзання в комплексі:

• автоматичне регулювання потужності та температури нагрівання повітря;
• увімкнення системи вентиляції з попереднім прогріванням нагрівача;
• застосування повітряних заслінок, обладнаних сервоприводом зі зворотною пружиною;
• відстеження стану фільтра за допомогою датчика диференціального тиску;
• зупинка вентилятора у разі загрози замерзання нагрівача.
